網絡互聯

網絡接入

APN、VPDN

接入認證

CHAP/PAP/MS-CHAP/MS-CHAPV2

網絡制式

具體參照“無線參數”

LAN協議

ARP、EtherNet

網絡協議

IP應用

Ping、Traceroute、DHCP服務器/客戶端、DNS、Telnet、SSH、HTTP、TFTP、FTP等

IP路由

靜態路由、動態路由

網絡安全

防火墻

全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊

過濾多播/Ping數據包、訪問控制列表（ACL)

NAT、PAT、DMZ、端口映射、虛擬服務器

AAA

本地認證、Radius、Tacacs+、LDAP

數據安全

IPSec VPN、OPENVPN、CA（可自動申請）

可靠性

備份功能

VRRP,接口備份，雙SIM卡備份（可選）

鏈路在線檢測

發送心跳包檢測，斷線自動連接

內嵌看門狗

設備運行自檢技術，設備運行故障自修復

配置/升級

配置方式

本地或遠程HTTP、Telent、SSH方式

升級方式

本地或遠程日志輸出、日志掉電保存

開發平臺

支持多種平臺

（可選）

集中管理，批量配置

亞馬遜AWS

騰訊云

電力云平臺

阿里云等IOT云平臺

工業協議

支持多種工業協議

（可選）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

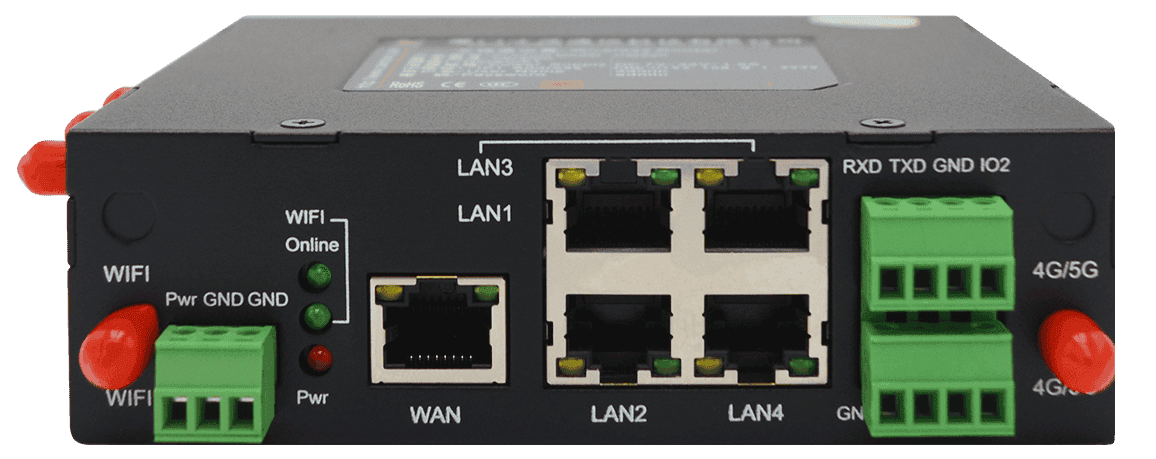

以太網口

五個10/100M/1000M Base-T 以太網口，Ethernet IEEE 802-3,802-2；

內置 1.5KV 電磁隔離保護

WAN 口

1路Wan口，可以設置切換為Lan口，支持多種有線寬帶聯網方式；

LAN口

4路LAN口，內置1.5KV電磁隔離保護

端子串口

1路 RS232 串口，1路485功能（選配為RS485功能，采購時需加以說明）

數據位：7、8 位

停止位：1、2 位

校驗位：無校驗、奇校驗、偶校驗

串口速率：300bps ~ 4000000bps

流控位：無流控、硬流控或軟流控

3G/4G/5G

天線接口

標準 SMA 陰頭天線接口，特性阻抗 50 歐；可選配

3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要

WIFI天線接口

標準SMA陰頭天線接口，特性阻抗50歐

定位（可選）

可選配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 標準的推桿式用戶卡接口（大卡尺寸），內置 15KV ESD 保護

電源接口

3pin端子電源插座

指示燈

POWER、ONLINE、WIFI指示燈

RESET 按鍵

復位按鍵，恢復出廠設置

無線模塊

采用工業級無線模塊

標準及頻段

（SA/NSA頻段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

標準及頻段

（TDD頻段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

標準及頻段

（FDD頻段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

編碼方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信帶寬

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信帶寬

( TDD頻段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信帶寬

（ FDD頻段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

發射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收靈敏度

<-109dBm

功能支持

支持數據、語音、短信和傳真

WIFI 模塊

采用芯片內嵌 WIFI 模塊，高集成，穩定性好

WIFI 標準

支持 802.11 b/g/n/ac 標準，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可達 600Mbps

加密方式

支持 WEP、WPA 和 WPA2加密，內置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎

AP 方式

支持 AP、中繼模式

傳輸距離

室外無阻攔，室外覆蓋范圍可達 80 米

CPU

工業級高性能嵌入式處理 CPU，主頻 1GHz

MMU

CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常

FLASH

16MB有足夠大的內存來存放程序和數據（可擴展）

 SDRAM

128MB有足夠大的緩存來提高系統運算速度（可擴展）

供電電壓

寬電壓設計DC 7V到DC32V電源（7-50V工作電壓可選配）；同時內置電源反向保護和過壓過流保護

標配電源

4G:DC9V/1.33A, 5G:DC12V/2A

通信電流

通信時平均電流：430mA@+9VDC;

登網瞬間峰值電流：1.2A@+9VDC

待機電流

待機平均電流：<200mA@+9VDC

工作溫度

0 oC ~+40oC

儲存溫度

-40 oC~+80oC

相對濕度

95%(無凝結)

靜電

EN61000-4-2,level2

輻射電場

EN61000-4-3,level2

脈沖電場

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

傳導騷擾

EN61000-4-6,level2

工頻磁場

EN61000-4-8,level2

靜電

EN61000-4-2,level2

輻射電場

EN61000-4-3,level2

脈沖電場

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

傳導騷擾

EN61000-4-6,level2

工頻磁場

EN61000-4-8,level2

外殼

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域

產品外形尺寸

125*103.2*38mm（不包括天線及固定件）其他產品尺寸參照附錄

產品包裝尺寸

350*215*88mm

重量

0.44kg

防震

IEC60068-2-27

振動

IEC60068-2-6

跌落

IEC60068-2-32

國內認證

工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測

國外認證

CE、FCC、E-mark、ROHS認證

CM520-C7F

網口、端子

2G/3G/4G

是

可選配

單4G模塊單卡

CM520-C7FS

網口、端子

2G/3G/4G/5G

是

可選配

   單5G模塊單卡

CM520-C7FB

網口、端子

2G/3G/4G

是

可選配

單4G模塊雙卡

CM520-C7FBS

網口、端子

2G/3G/4G/5G

是

可選配

單5G模塊雙卡
