指示燈

2個指示燈,一個電源指示燈，一個4GONLINE指示燈

BOOT按鈕

1個臥式BOOT按鈕，按住上電后可以重新燒寫系統

復位、返回鍵

1個臥式復位、返回鍵

電源接口

1個臥式2X2 間距4.2MM,90度端子插座，12V DC 4A,具有防雷功能，過壓過流保護，防反接保護。

喇叭

1個PH2.0的4P喇叭接口，2路功放喇叭輸出，雙15W

GPIO接口

4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義

串口

2個RS232串口，1個3.3V  TTL串口輸出， PH2.0x4P白色插座

2個RS485串口，15EDG 3.81mm 帶耳朵 帶法蘭 插拔式 3P

USB

6個USB端口，其中4個為USB雙層A型母座，另外2個為PH2.0x4P插座,輸出電流500mA，1路OTG。均符合USB 2.0規(guī)范，具有過流保護功能。

網絡

采用全網通的4G網絡無線模塊，無線網絡模塊必須采用pcie接口。

RJ45

1路10M/100M bps端口，帶指示燈

WiFi&藍牙（預留）

1路板載2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0

TF卡

支持8G/16G/32G/64G/128G存儲擴展功能

LVDS接口

1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏

HDIM接口

標準HDMI接口

MIPI接口帶觸摸

1個 30 PIN MIPI接口，6PIN觸摸屏座，0.5mm間距。

下載程序接口

具有ADB功能

實時時鐘

板載RTC電池，支持定時開關機

看門狗

支持軟件看門狗，系統異常，自動重啟

工作溫度

-20 oC ~+70oC

儲存溫度

-40 oC ~+80oC

相對濕度

95%(無凝露)

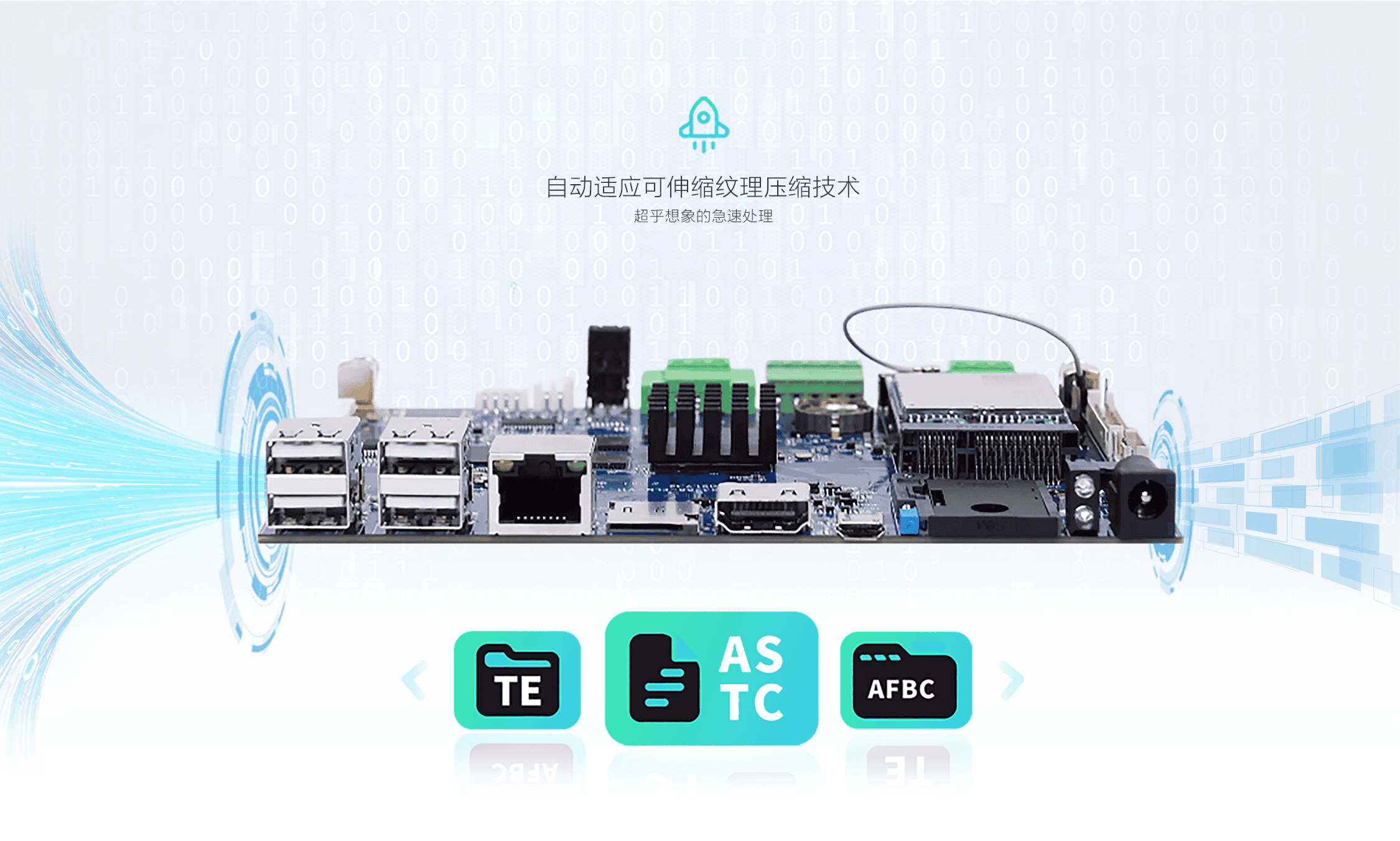

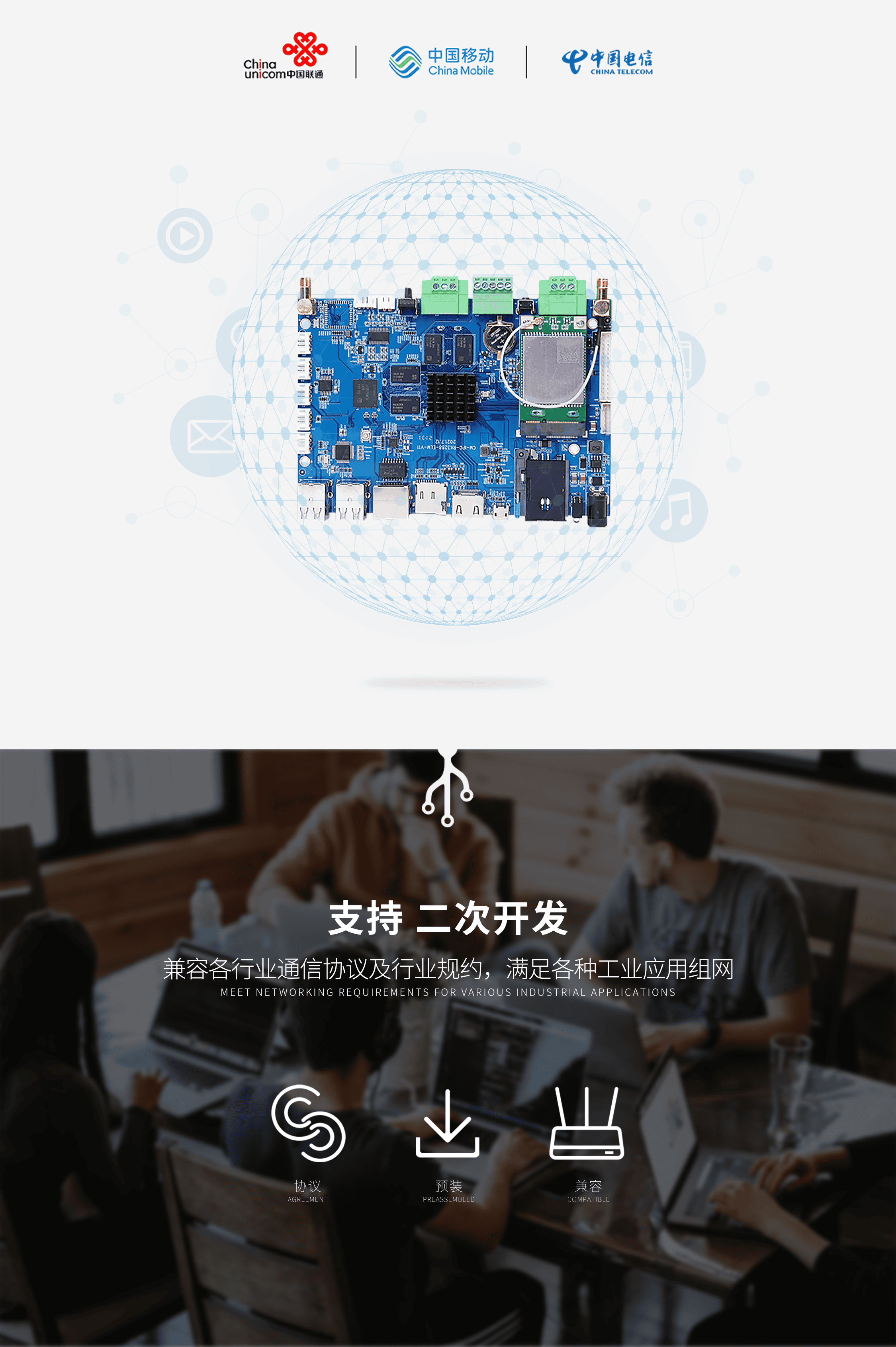

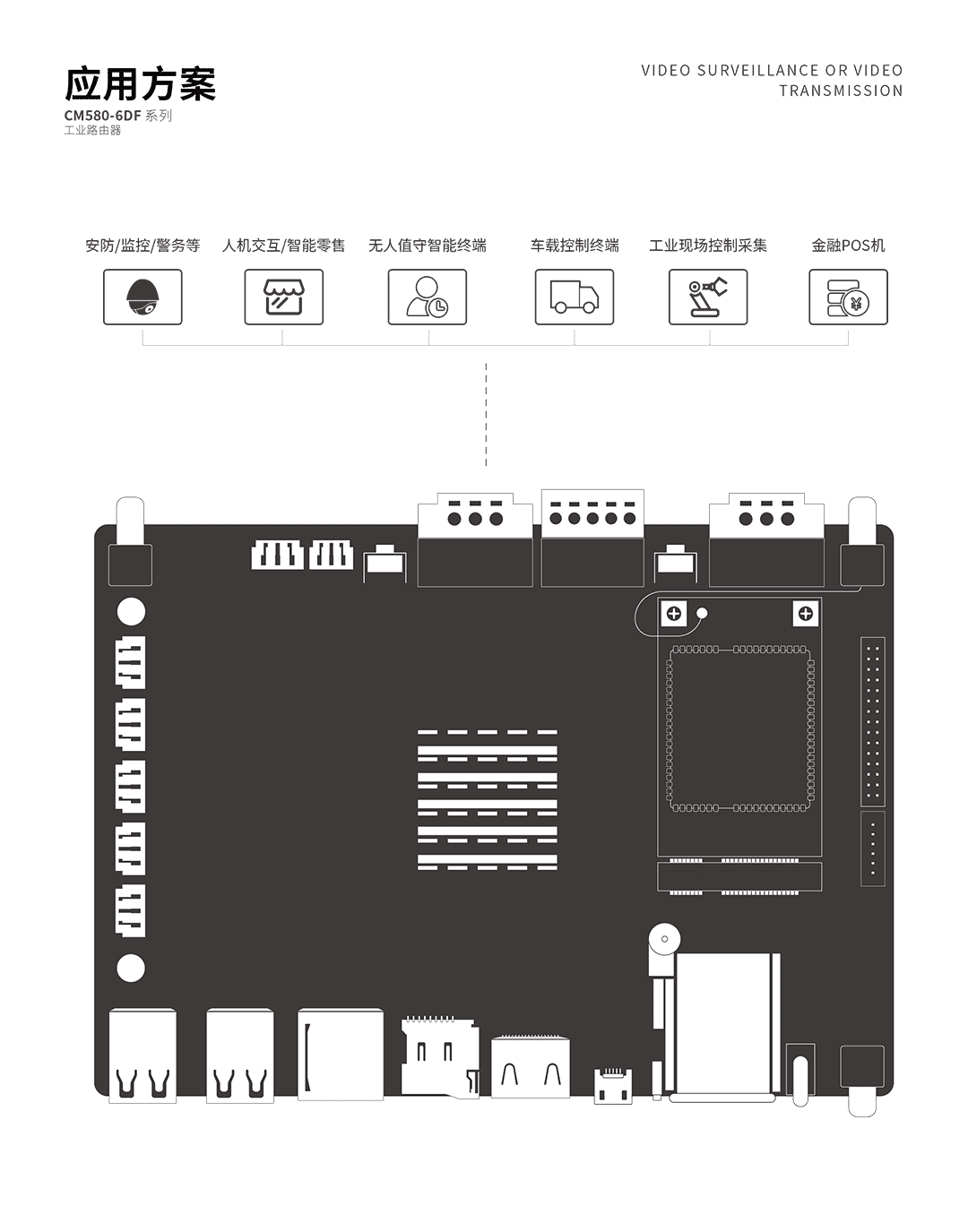

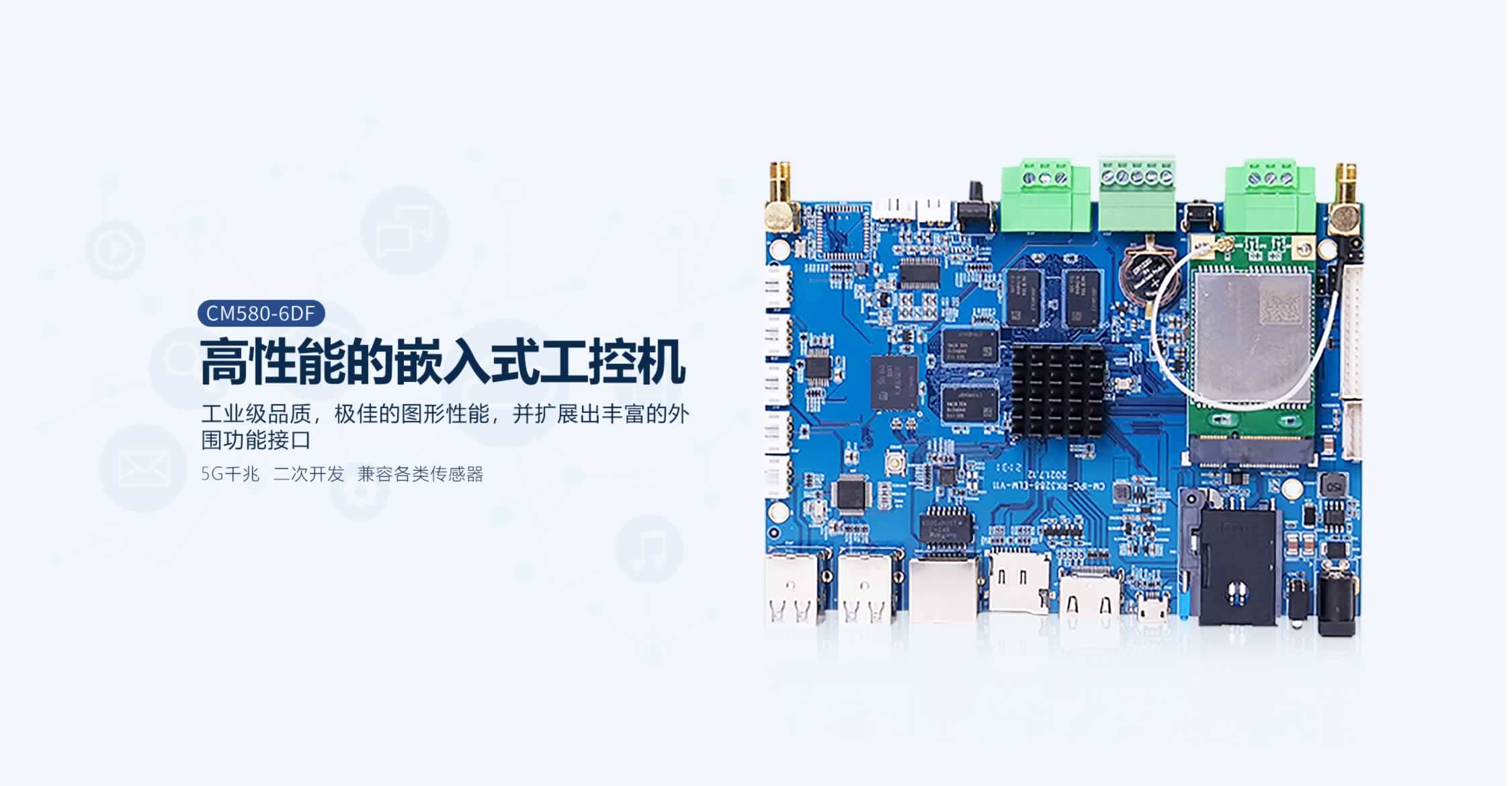

CM580-6DF

4G全網通

工控機

LVDS、HDMI、MIPI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、復位、返回鍵、USB

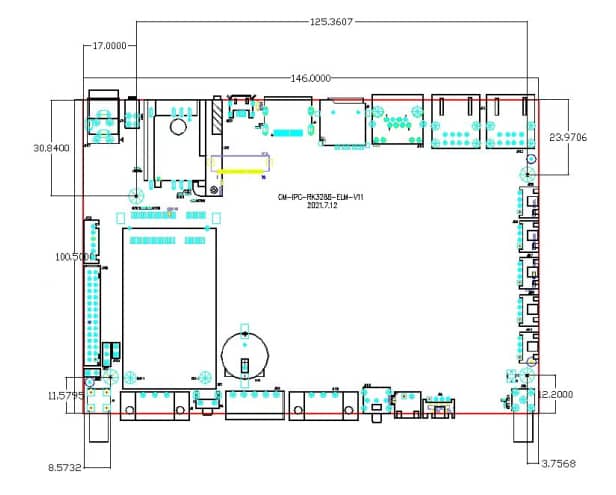

146mm*100.5mm*17mm
