硬件設計

具有高抗震、防塵、發熱量低等特點，適合惡劣工業環境應用

強化電路板

PCB 遵循 20H 和 3W 原則，同時電路板采用生益材質生產，確保板材的穩定可靠

工業級元器件

整機元器件采用嚴格篩選的工業級元器件來生產

抗干擾設計

采用金屬外殼，屏蔽電磁干擾，系統防護等級 IP41；天線帶防雷設計；

CPU

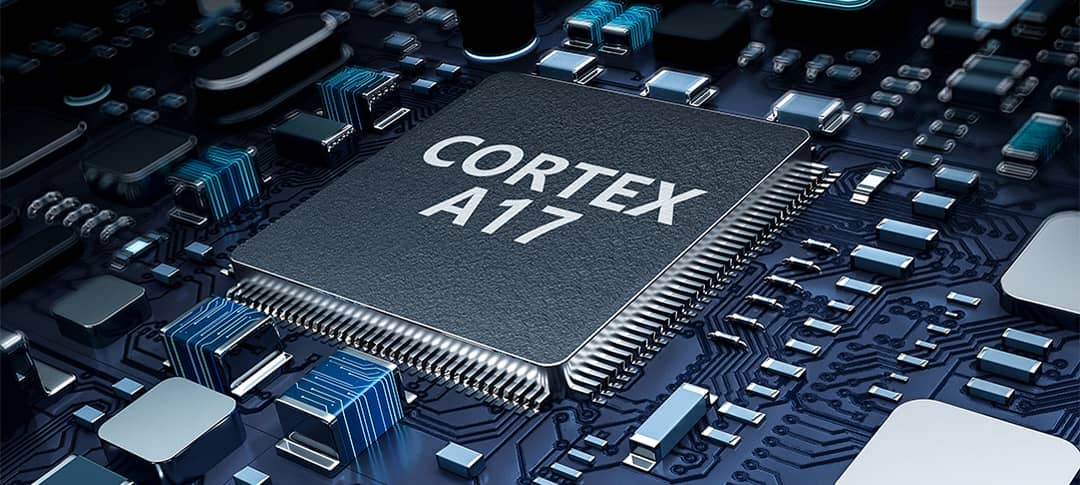

RK3288  SoC Cortex-A17 Quad Core @ 1.6GHz Max

內存

DDR3默認2GB（可擴展）

存儲器

EMMC 默認8GB（可擴展）

LED

1路電源燈，1路系統運行狀態燈，1路4G網絡指示燈

TF卡

支持8G/16G/32G/64G/128G存儲擴展功能

KEY

RESET按鍵,ESC按鍵，HOME按鍵，MEMU按鍵

電源接口

12V DC，4A，具有防雷功能，過壓過流保護，防反接保護

Audio

1路3.5mm耳機，1路3.5mm Mic，2路功放喇叭輸出

GPIO接口

8路GPIO口 輸入/輸出

串口

4路RS232串口，1路RS485串口

USB

6路USB 2.0，1路OTG

SIM

1路Micro SIM

天線接口

1路wifi天線，1路4G天線

RTC

定時開關機功能

I2C接口

1路I2C接口，6路外接GPIO口。

3G/4G

Mini PCIE 接口模塊可選，支持TDD-LTE/FDD-LTE/WCDMA/GSM

WiFi&藍牙

1路板載雙頻5G/2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0

以太網

1路10M/100M/1000M bps

尺寸

204mm（長）*125mm（寬）*45mm（高）

外殼

金屬箱體結構，具有良好的抗震性和抗沖擊性、防腐蝕

HDIM接口

1路HDMI，支持1080P@60Hz,4K*2K@60Hz輸出

LVDS

1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏

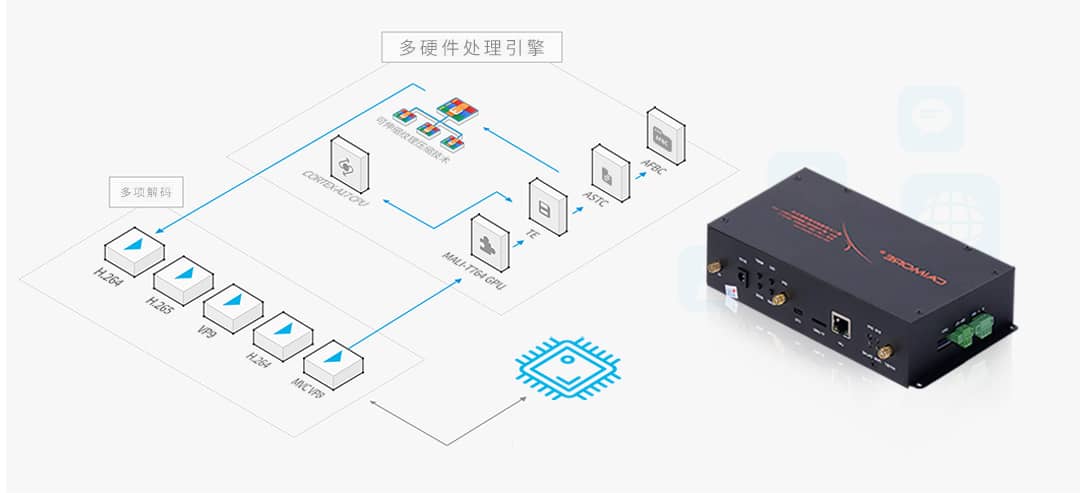

圖像引擎

支持OPENGL ES1.1/2.0/3.0, OPEN VG1.1, OPENCL, Directx1

支持4K、H.265硬解碼

實時時鐘

外接電池，支持定時開關機

看門狗

板載RTC電池，支持定時開關機

工作溫度

-20 oC ~+70oC

儲存溫度

-40 oC ~+80oC

相對濕度

95%(無凝露)

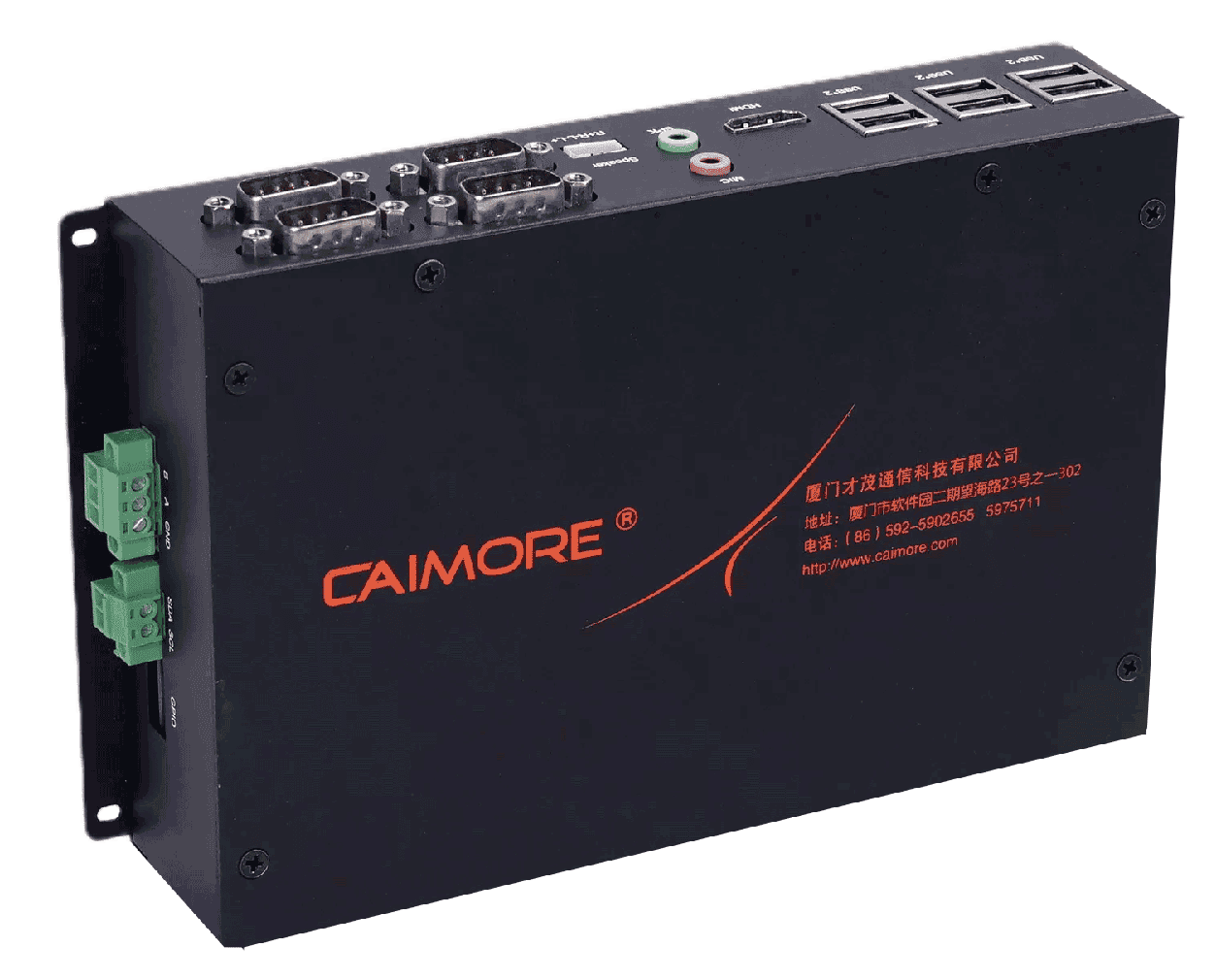

CM580-62F

4G全網通

工控機

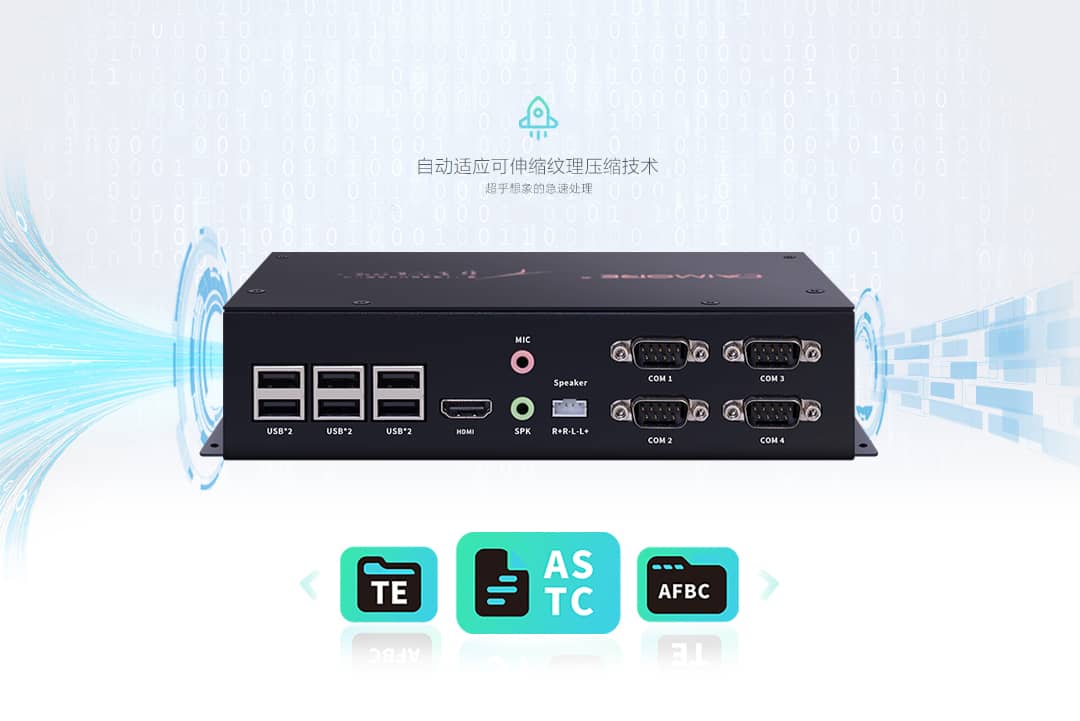

LVDS、HDMI(屏幕接口）、GPIO接口、232接口、485接口、RJ45、復位、返回鍵、USB

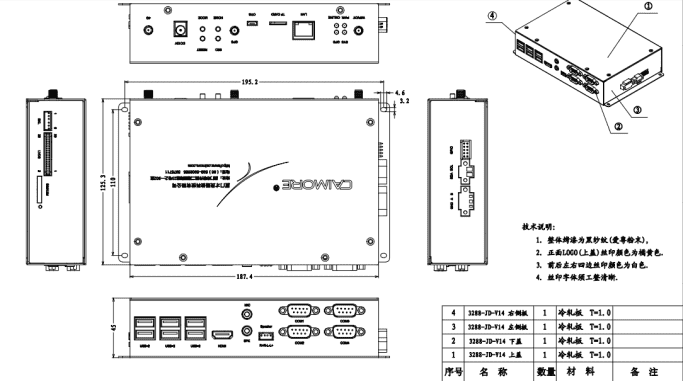

195.2mm*125.3mm*45mm
