CPU

RK3288  SoC Cortex-A17 Quad Core @ 1.6GHz Max

內存

DDR3默認2GB（可擴展）

存儲器

EMMC 默認8GB（可擴展）

指示燈

2個指示燈,一個電源指示燈，一個4GONLINE指示燈

BOOT按鈕

1個臥式BOOT按鈕，按住上電后可以重新燒寫系統(tǒng)

復位、返回鍵（預留）

1個臥式復位、返回鍵

電源接口

1個臥式2X2 間距4.2MM,90度端子插座，12V DC 4A,具有防雷功能，過壓過流保護，防反接保護。

喇叭

1個PH2.0的4P喇叭接口，2路功放喇叭輸出，雙15W

GPIO接口

4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義

串口

2個RS232串口，1個3.3V  TTL串口輸出， PH2.0x4P白色插座

2個RS485串口，15EDG 3.81mm 帶耳朵 帶法蘭 插拔式 3P

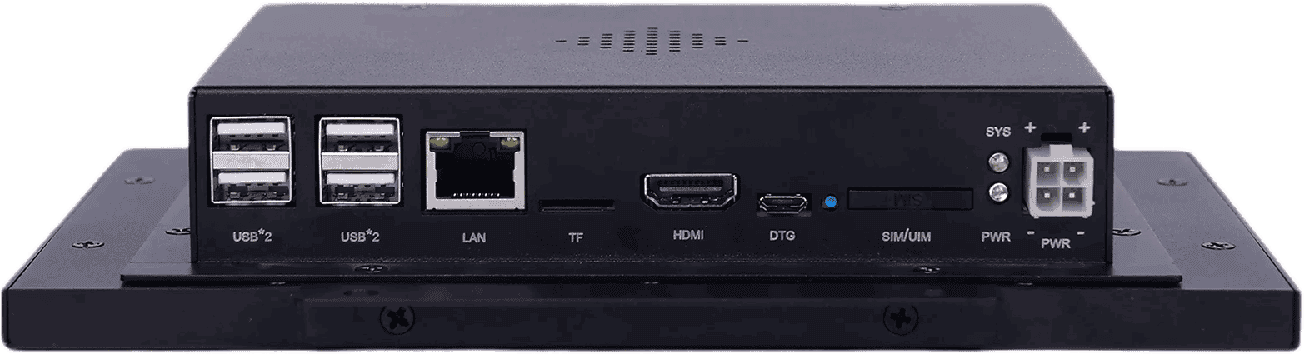

USB

6個USB端口，其中4個為USB雙層A型母座，另外2個為PH2.0x4P插座,輸出電流500mA，1路OTG。均符合USB 2.0規(guī)范，具有過流保護功能。

網絡

采用全網通的4G網絡無線模塊，無線網絡模塊必須采用pcie接口。

RJ45

1路10M/100M bps端口，帶指示燈

WiFi&藍牙（預留）

1路板載2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0

TF卡

支持8G/16G/32G/64G/128G存儲擴展功能

LVDS接口

1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏

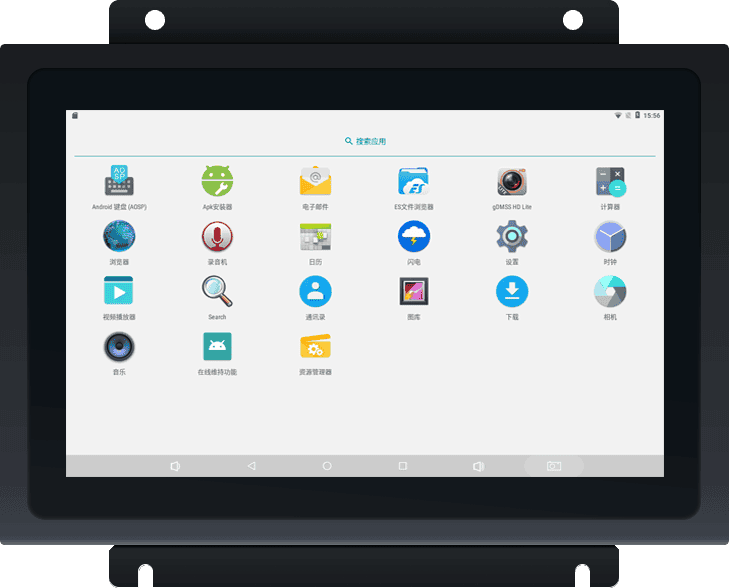

顯示屏

7寸顯示屏，分辨率1024*600

觸摸屏

電容觸摸

可視角

85℃

亮度

350cd/m2 / 500cd/m2

對比度

700:1

響應時間

25MS

HDIM接口

標準HDMI接口

MIPI接口帶觸摸

1個 30 PIN MIPI接口，6PIN觸摸屏座，0.5mm間距。

下載程序接口

具有ADB功能

實時時鐘

板載RTC電池，支持定時開關機

看門狗

支持軟件看門狗，系統(tǒng)異常，自動重啟

工作溫度

-20 oC ~+70oC

儲存溫度

-40 oC ~+80oC

相對濕度

95%(無凝露)

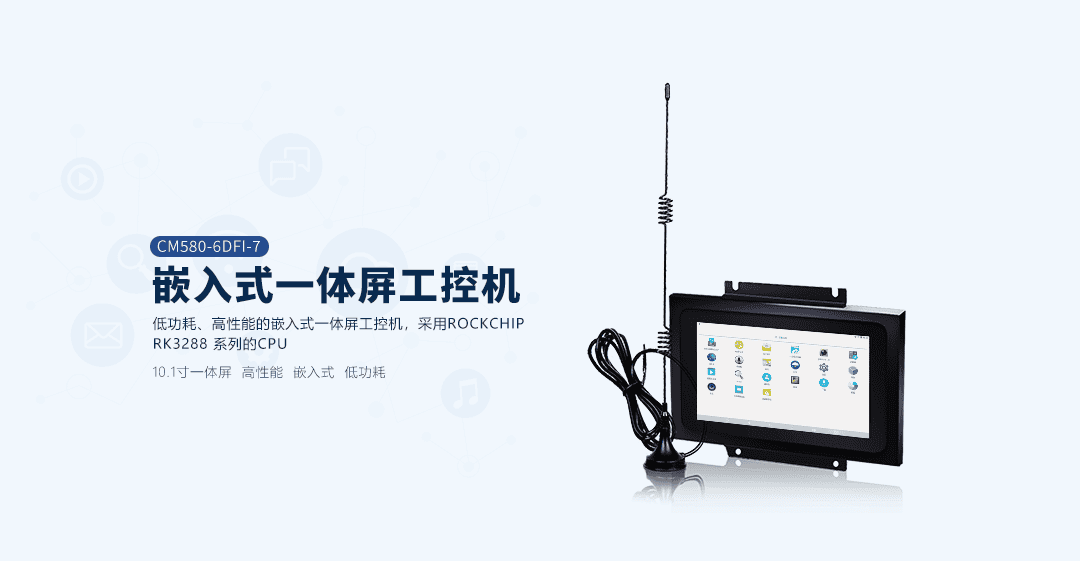

CM580-6DFI-7

RK3288

Android7.1.2/Linux

支持

LVDS、HDMI、MIPI

可選
