網絡互聯

網絡接入

APN、VPDN

接入認證

CHAP/PAP/MS-CHAP/MS-CHAPV2

網絡制式

具體參照“無線參數”

網絡協議

網絡協議

支持IP/ICMP/PPP、TCP/UDP 、TCP Server、DNS；

支持MQTT、Modbus RTU和Modbus TCP互轉、Ntrip Client、Ntrip Server、HJ212-2005/2017
支持自定義TCP/UDP 通信協議，用戶根據自身應用自定義基于TCP/UDP 的登錄、心跳數據包；
支持4個中心

協議轉換

支持Modbus RTU/TCP 協議轉換

網絡安全

分級管理

管理用戶分級：管理員，維護員

認證安全

支持登錄安全認證

可靠性

安全升級

支持專用升級機制，確保升級安全

鏈路在線檢測

PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線”

內嵌看門狗

支持設備運行自檢技術，支持設備運行故障自恢復

網絡管理

按需撥號

支持長連接模式；短連接模式，本地數據激活，短信激活，電話激活， 定時激活/定時下線

配置方式

支持配置工具本地串口配置，RTool、SMS、才茂轉發平臺遠程配置

配置備份

支持配置文件的導入和導出

升級方式

支持專用升級機制，利用本地串口或遠程方式進行軟件升級

日志功能

支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態

開發平臺

支持多種平臺

（可選）

工業云平臺

亞馬遜AWS

騰訊云

電力云平臺

阿里云等IOT云平臺

才茂轉發平臺

集中管理，批量配置

串口

數據位：8位

停止位：1、1.5、2位

校驗位：無校驗、奇校驗、偶校驗

串口速率：300bps ~ 115200bps

流控位：無流控

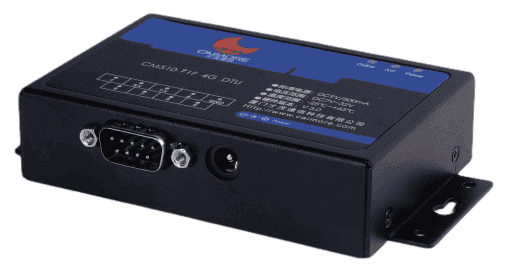

1個RS232 DB9接口

使能腳

支持客戶控制設備上下電

指示燈

可指示數據傳輸、在線情況

天線接口

標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要

UIM卡接口

1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護

電源接口

標準的3芯火車頭電源插座

無線網絡模塊

工業級無線網絡模塊，性能穩定，低功耗，通過FCC認證、CE認證、CCC認證和RoHs認證，抗干擾強，傳輸穩定。

標準及頻段

5G:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE FDD:B1/B3/B8

LTE TDD:B38/B39/B40/B41

TD-SCDMA:B34/B39（CM510-71T不支持）

WCDMA:B1（CM510-71T不支持）

CDMA2000 1X/EVDO:B5（CM510-71T不支持）

GSM/GPRS/EDGE:B3/B8

發射功率

<24dBm

接收靈敏度

<-109dBm

操作系統

采用實時操作系統，實時性強，系統穩定

供電電壓

寬電壓設計，DC7V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護

標配電源

DC9V/1330mA

通信電流

通信時平均電流：60mA@+12VDC

待機電流

待機時平均電流：25mA@+12VDC

外殼

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域

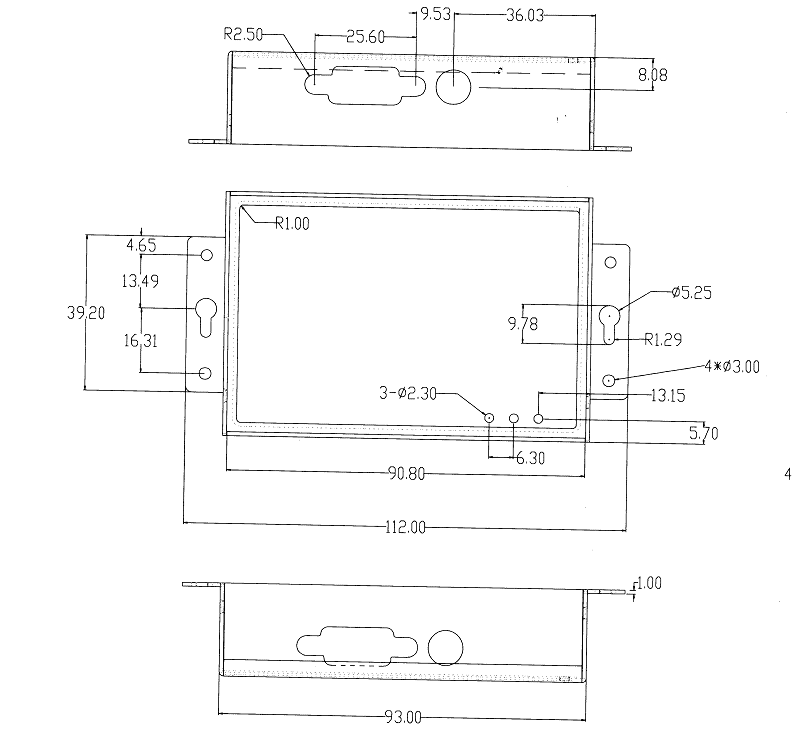

產品外形尺寸

93x61x24 mm（不包括天線及固定件，以實際型號為準）

產品包裝尺寸

298x226x60mm （以實際型號為準）

重量

0.21kg

防震

IEC60068-2-27

振動

IEC60068-2-6

跌落

IEC60068-2-32

靜電

EN61000-4-2,level3

輻射電場

EN61000-4-3,level3

脈沖電場

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

傳導騷擾

EN61000-4-6,level3

工頻磁場

EN61000-4-8,水平方向/垂直方向400A/m(level3)

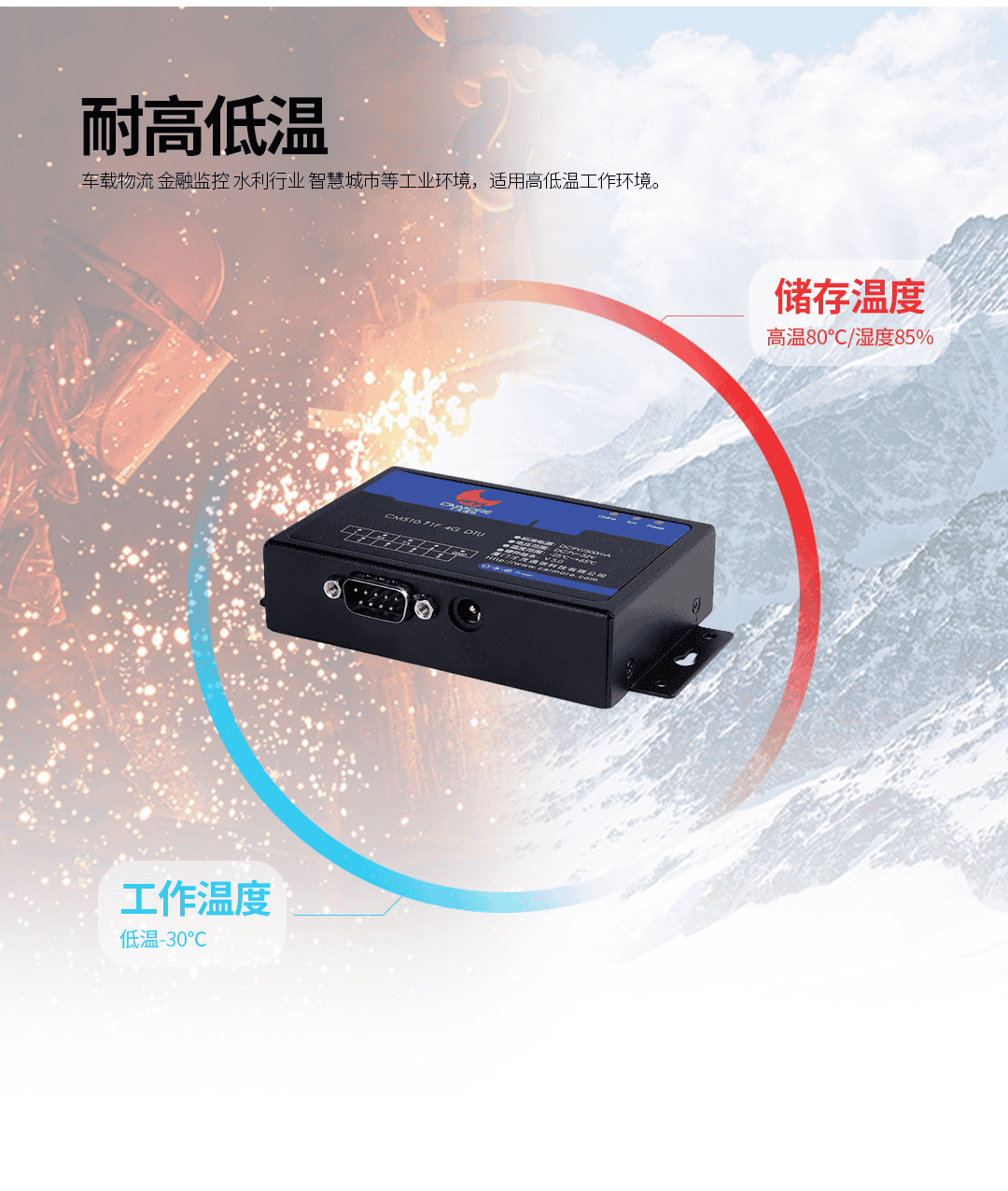

工作溫度

-30oC ~+75oC

儲存溫度

-45oC ~+90oC

相對濕度

95%(無凝結)

 產品認證

國家3C認證、EMC檢測認證、摩爾高低溫檢測、環境可靠性測試報告

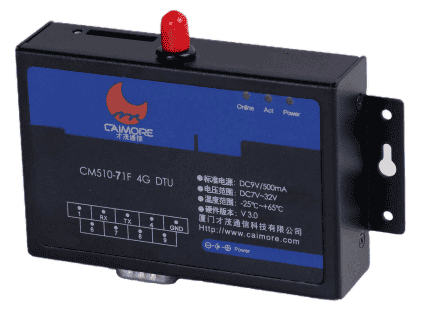

CM510-71F

DB9接口

2G/3G/4G

是

否

8k

CM510-71T

DB9接口

4G/GSM

是

否

8k

CM510-71FS-GC

DB9接口

2G/3G/4G/5G

是

否

8k
