產品特性

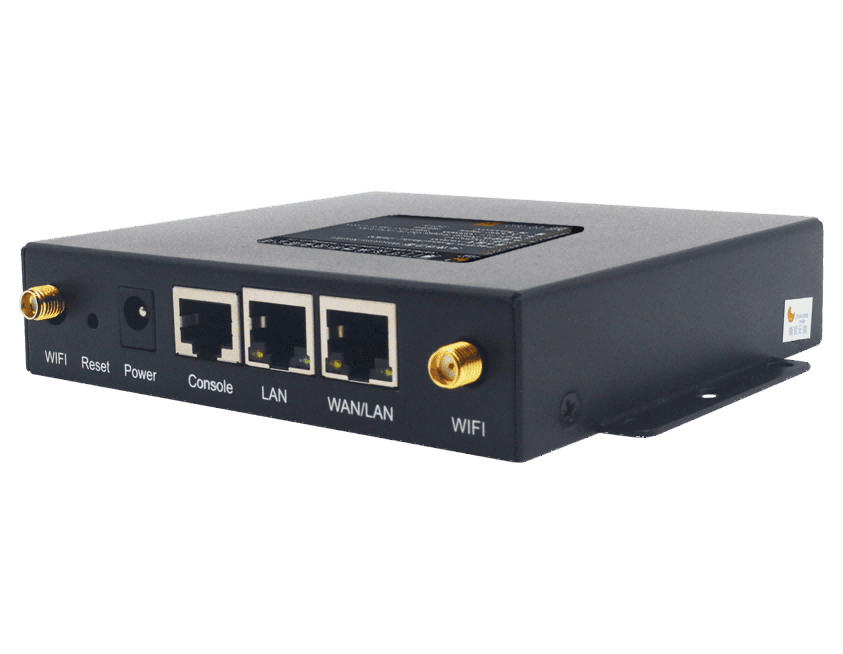

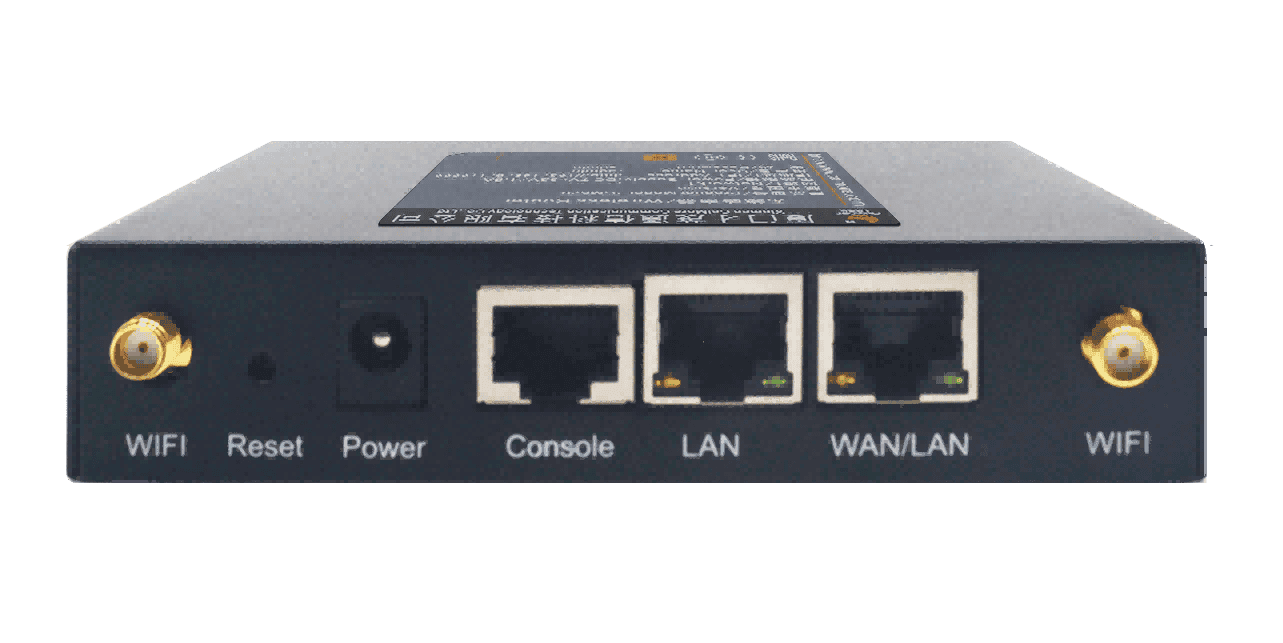

廈門才茂工業級4G/3G無線路由器 CM520-8CF，是一款金屬外殼設計，擁有兩個以太網RJ45接口通信以及WIFI無線局域網通信，外部采用4G/3G廣域網絡上網通信的工業級設計的無線網關。
設備支持局域網 WIFI 功能（802.11 a/b/g/n）和無線廣域網 4G/3G功能，同時系統加載了廣域網通信VPN隧道、WIFI局域網傳輸的安全認證等安全功能，實現 無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶 服務。
設備采用高性能的工業級通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持 VPN（包括 PPTP+L2TP+MPPE 和 IPSEC+GRE ） ,IPTABLE 防火墻，靜態及動態路由，PPP client，,DHCP server 及 DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ 主機,WEB 配置，支持 APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠 在線，支持自動定時上線和下線功能,雙 SIM 卡槽,支持 portal 認證功能(微信認 證、短信認證、一鍵登錄等認證方式)。
才茂路由器采用高速高集成芯片，芯片本身內嵌 WIFI 功能，相比于外接 WIFI 模塊方案，可以降低功耗，增加產品的穩定性和一致性，整機性能更加優越。才茂路由器全部在 WIFI 前端加了信號PA放大功能，解決業內WIFI的穿墻 能力差，傳輸距離小的問題。產品擁有維護系統穩定的專利技術，確保設備永遠在線；產品整機采用金屬外殼，抗干擾防輻射，硬件上采用工業級設計；整機產品通過國外的有：歐盟 CE認證，RoHS認證，E-mark認證，國內的有：摩爾實驗室高低溫測試認證，3C認證，工信部進網許可證，鐵道部CRCC認證。通過電力 3000V 電擊測試，所有無線模塊都有通過CGD認證或者FCC認證或者CE認證；經過嚴格的設計、開發、生產以及15年海量的工控行業應用經驗，產品性能穩定可靠。
本產品已廣泛應用于中小企業上網，車載WIFI應用，金融ATM監控，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃氣抄表，熱網監控，集 中抄表，充電樁監測，自助快遞柜，自助售賣機，自助垃圾回收等行業。
技術參數
項 目 | 內 容 |
接口類型 | |
以太網口 | 2個 10/100 Base-T 以太網口(Lan1)，Ethernet IEEE 802-3, 802-2；內置1.5KV電磁隔離保護 |
串口 | 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗 串口速率：110bps ~ 230400bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
指示燈 | 電源POWER、在線ONLINE |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配 3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
SIM卡接口 | 雙卡槽，1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保 護 |
電源接口 | 標準的圓形電源插座 |
RESET按鍵 | 復位按鍵，恢復出廠設置 |
供電情況 | |
供電電壓 | 寬電壓設計，DC 5V 到 DC32V 電源都可以直接給設備供電；同時內 置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1.5A |
通信電流 | 通信時平均電流：390mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC |
待機電流 | 待機平均電流：<56mA@+9VDC |
物理特性 | |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設 計；符合電力安規要求；防護等級為 IP30；特別適合于環境惡劣 的工業控制領域 |
產品外形尺寸 | 130*104*25mm（不包括天線及固定件） |
重量 | 0.5kg |
無線參數 | |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （TDD頻段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
標準及頻段 （FDD頻段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
編碼方案 | LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 ( TDD頻段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信帶寬 （ FDD頻 段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、短信 |
WiFi參數 | |
WIFI 模塊 | 采用芯片內嵌 WIFI 模塊，高集成，穩定性好 |
WIFI 標準 | 支持 802.11 a/b/g/n 標準，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可達 300Mbps |
加密方式 | 支持 WAP 加密，內置 WAP 和 WAP 2.0，內置 802.11I 4.0TKIP、AES 和 CCMP 等硬件安全引擎 |
AP 方式 | 支持 AP 方式 |
傳輸距離 | 室外無阻攔，室外覆蓋范圍可達 150 米 |
其它參數 | |
工作溫度 | -30 oC ~+70oC |
擴展工作溫度 | -35 oC~+75oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
產品尺寸
選型指南
產品型號 | 端子型態(接口) | 支持網絡 | 支持RS232 | 數據緩存 |
| CM520-8CF | 單模雙卡 | 7模全網通 | 是 | FLASH 16MB SDRAM 128MB |
