CPU

RK3288SoC Cortex-A17 Quad Core @ 1.6GHz Max

內存

DDR3 默認 2GB  (可擴展)

存儲器

EMMC  默認 8GB  (可擴展)

類   型

接  口  說  明

指示燈

2 個指示燈,一個電源指示燈，一個 4GONLINE 指示燈

BOOT 按鈕

1 個臥式 BOOT 按鈕，按住上電后可以重新燒寫系統

復位、返回鍵

1 個臥式復位、返回鍵

電源接口

1 個臥式 2X2  間距 4.2MM,90 度端子插座，12V DC 4A,具有防雷功能，過壓過流保護，防反接保 護。

喇叭

1個PH2.0的4P喇叭接口，2路功放喇叭輸出，雙15W

GPIO 接口

4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義

串 口

2 個 RS232 串 口，1 個 3.3V    TTL 串口輸出，  PH2.0x4P 白色插座

2 個 RS485 串 口，15EDG 3.81mm  帶耳朵 帶法蘭 插拔式 3P

USB

6 個 USB 端口，其中 4 個為 USB 雙層 A 型母座，另外 2 個為 PH2.0x4P 插座,輸出電流 500mA，

1 路 OTG 。均符合 USB 2.0 規范，具有過流保護功能。

網絡

采用全網通的5G / 4G 網絡無線模塊，無線網絡模塊必須采用 pcie 接口。

RJ45

1 路 10M/100M bps 端口，帶指示燈

WiFi&藍牙(預留)

1 路板載 2.4G WiFi ，帶熱點功能，802.11 b/g/ n ，BT4.0

TF 卡

支持8G/ 16G/32G/64G/ 128G存儲擴展功能

LVDS 接口

1路LVDS ，輸出1080P視頻，可直接驅動50/60Hz液晶屏

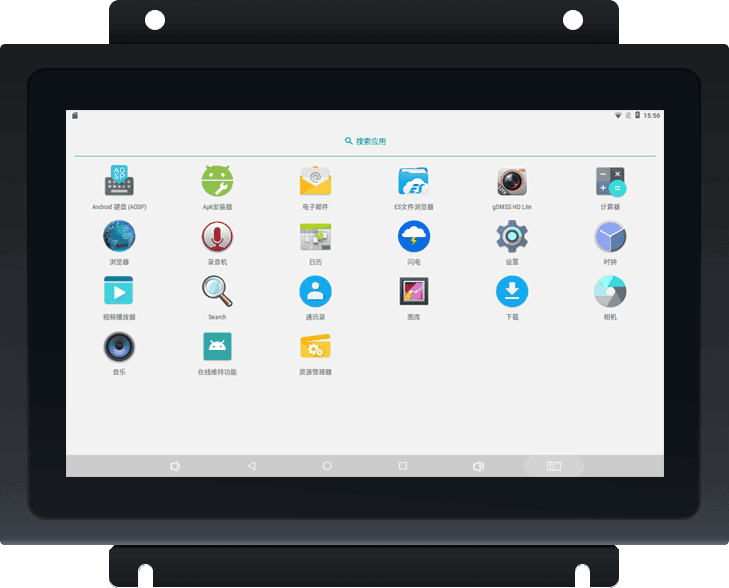

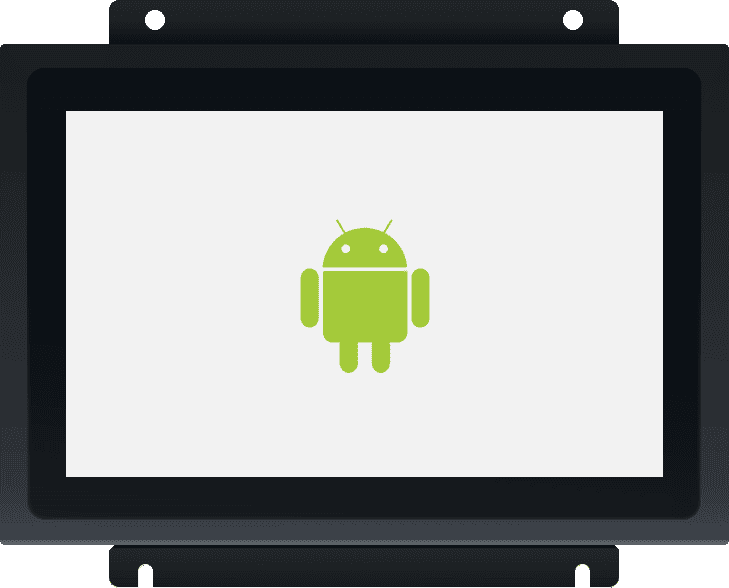

顯示屏

10.1”TFT LCD ，分辨率1280 x 800

觸摸屏

電容觸摸

液晶屏亮度

350cd/m2 或 500cd/m2

液晶屏可視角

水平 80° ,垂直 80°

液晶屏對比度

1000

HDIM 接口

標準 HDMI 接口

MIPI 接口帶觸摸

1 個 30 PIN MIPI 接口，6PIN 觸摸屏座，0.5mm 間距。

下載程序接口

具有 ADB 功能

實時時鐘

板載 RTC 電池，支持定時開關機

看門狗

支持軟件看門狗，系統異常， 自動重啟

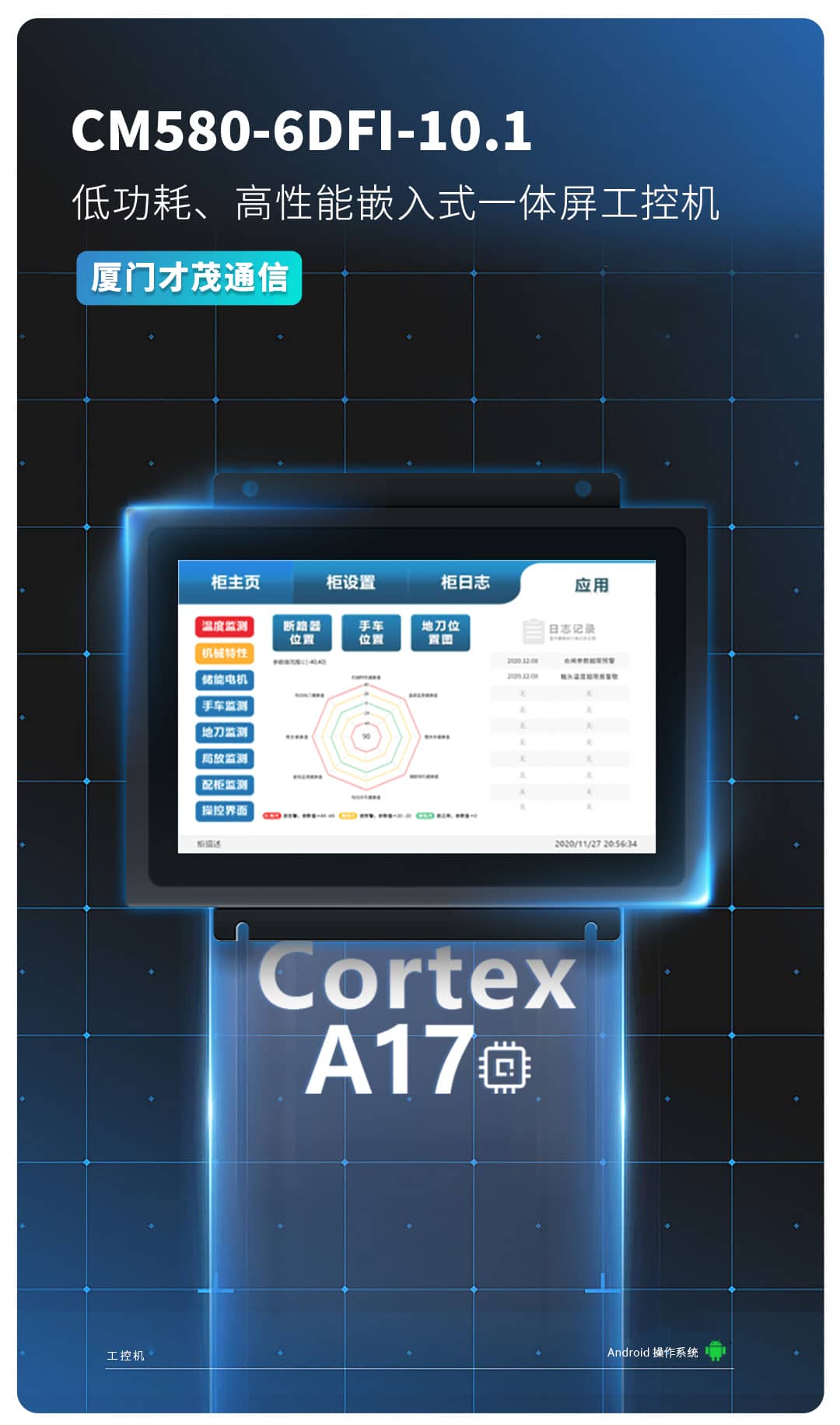

CM580-6DFI- 10 . 1

RK3288/RK3288K

Android7.1.2/ Linux

支持

LVDS、HDMI、MIPI

可選
