產品特性
CM520-37FS 5G 千兆工業級路由器
5G網絡，千兆速率，應用組網更快速
擁有5G蜂窩高速網絡接入能力，全面提供5G千兆網絡帶來的新能力新體驗；
高帶寬、低延遲等特性讓數據為業務構建更強大更敏捷的新一代網絡，使業務不再受限

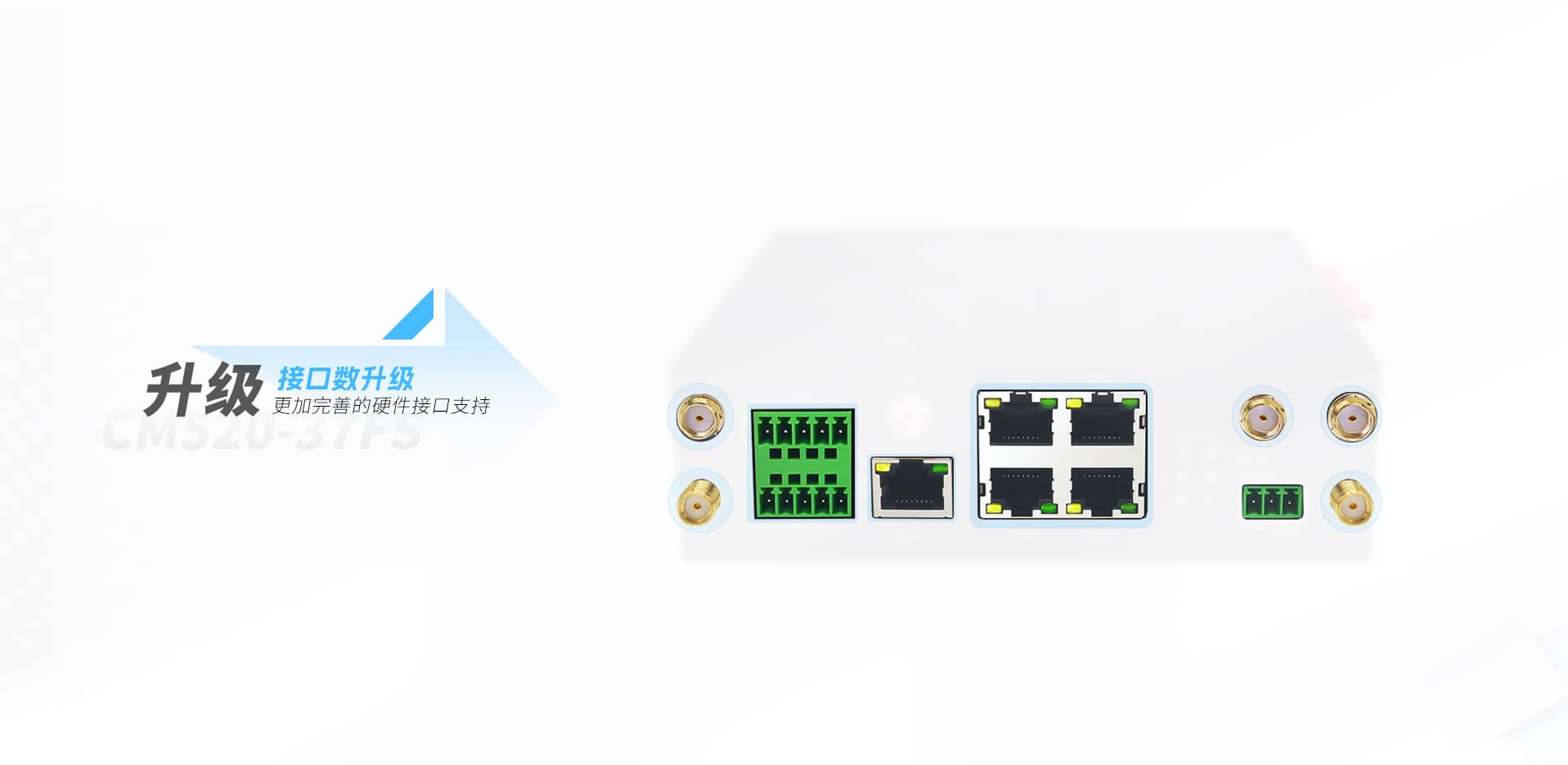

接口數升級，網絡數據和串口數據接入更加靈活
豐富的外設接口，配有4路千兆LAN口（可選支持POE）、1路千兆WAN口，三個獨立串口一路RS485、兩路RS232，支持兩路IO口，
便于物聯網現場設備接入，為多類設備、多種應用場景提供更加完善的硬件接口支持
雙頻WiFi，有線無線互為備份，保障數據完整傳輸
支持5.8G WiFi和2.4G WiFi，具備有線和無線雙重備份，降低通信故障概率，
支持斷電、斷網續傳和數據自動補發，保證數據完整傳輸

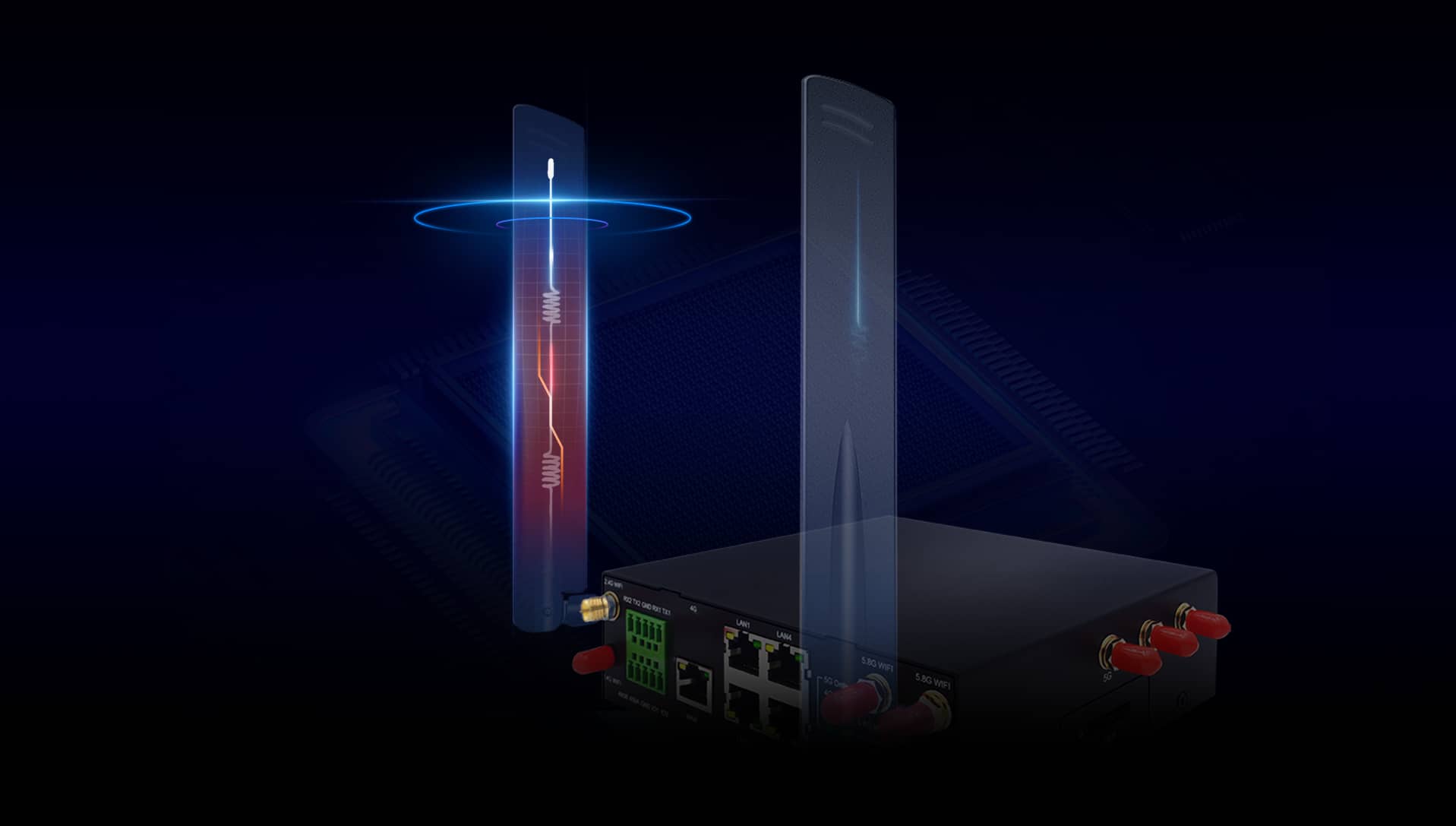

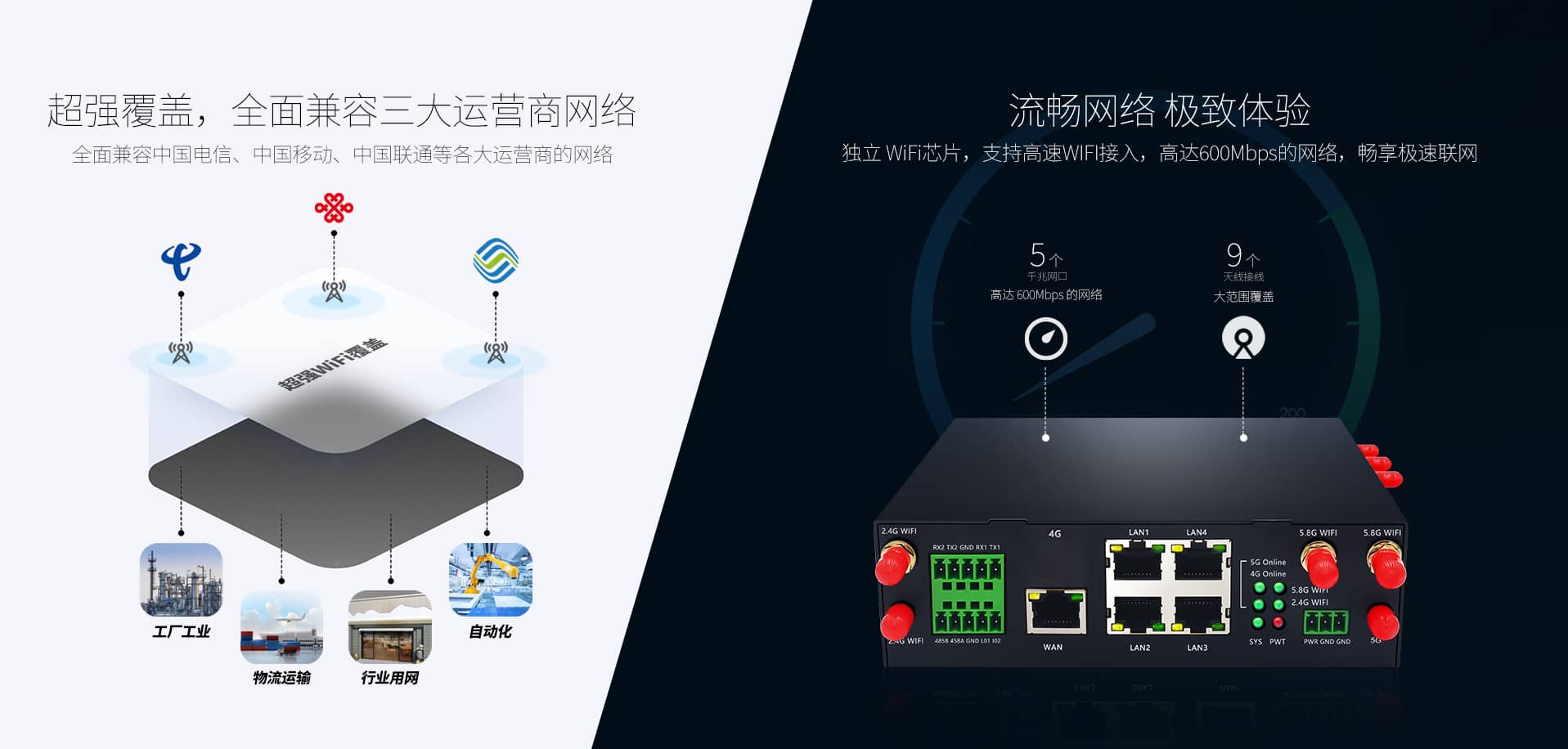

超強WiFi覆蓋能力，全面兼容三大運營商網絡
全面兼容中國電信、中國移動、中國聯通等各大運營商的網絡；
獨立 WiFi芯片，支持高速WIFI接入，高達600Mbps的網絡，暢享極速聯網
雙5G通信模塊，實現帶寬疊加
具備2Gbps通信速度；
2個5g模塊可以分別連接不同運營商網絡，并且支持無線鏈路備份

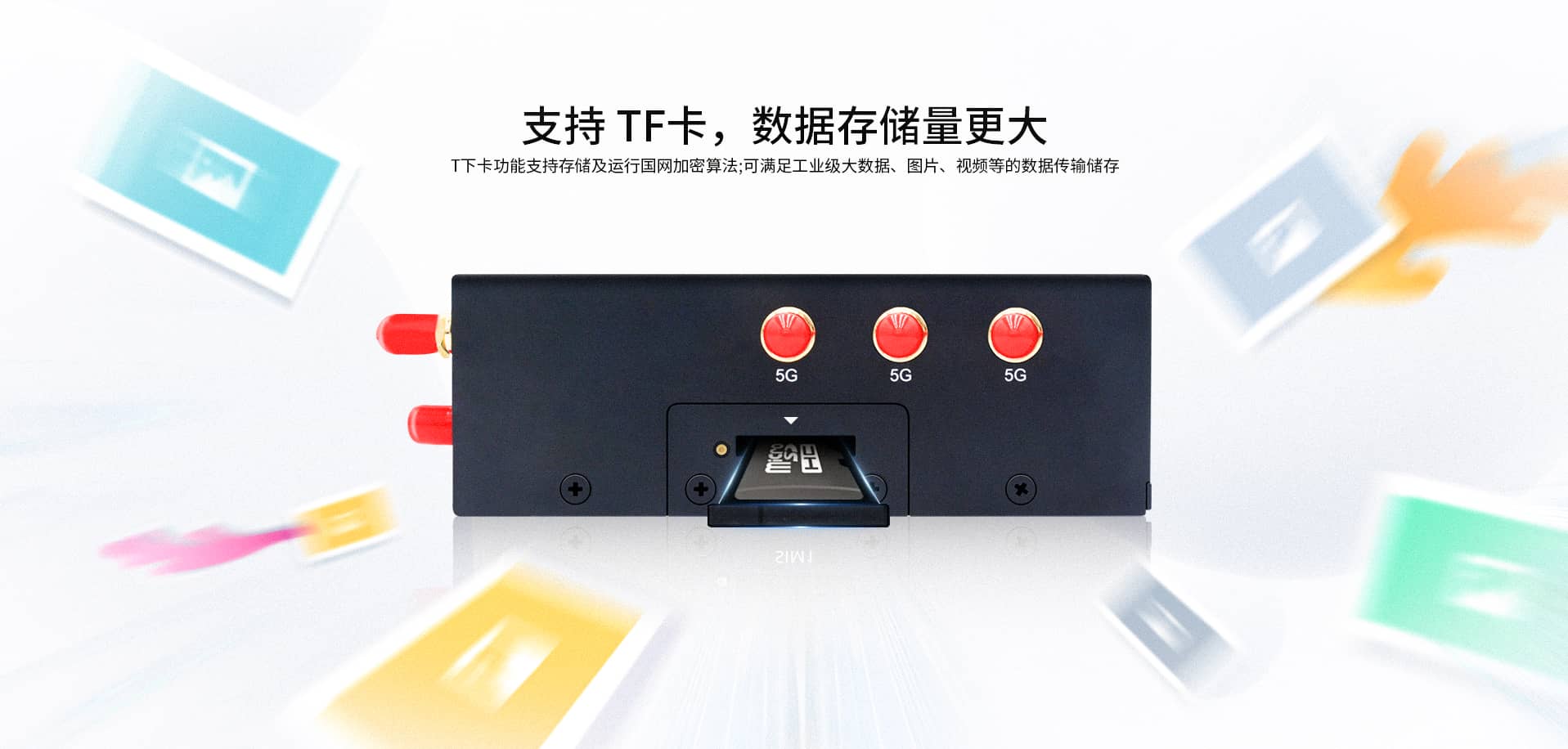

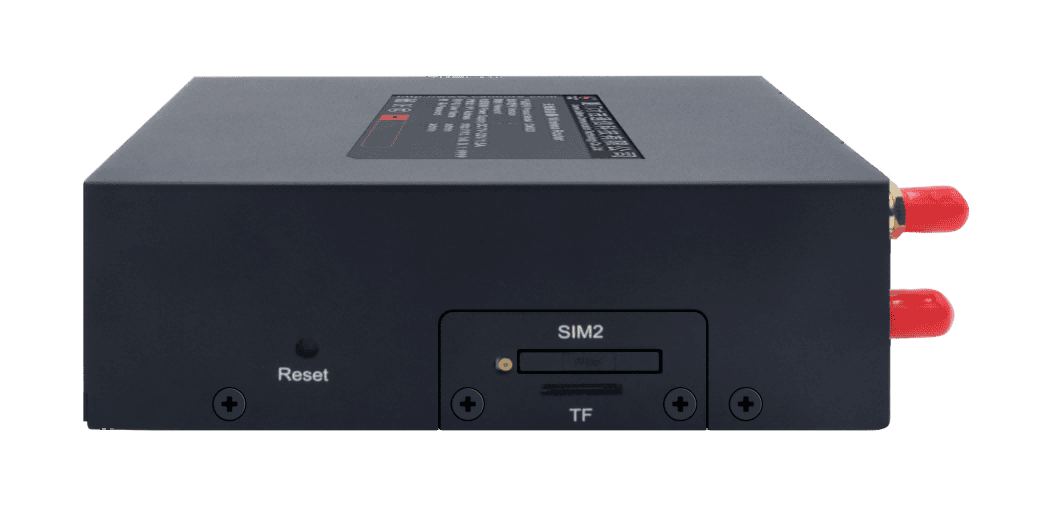

支持TF卡，數據存儲量更大
支持TF卡，可存儲及運行國網加密算法；
同時可滿足工業級大數據、圖片、視頻等的數據傳輸儲存
支持APN/VPDN專網接入，為金融產業保駕護航
支持APN/VPDN網絡，提供“金融級”的數據安全服務，內嵌TCP/IP，UDP，ICMP等多種協議,為數據流提供安全隧道，
同時兼容國內廠家私有協議
三層保護機制，使數據不丟包
軟件保護、CPU自帶看門狗、系統虛擬值守VWM檢測保護，保證設備正常運行永不死機；
采用完善的TCP/IP協議棧，保證設備網絡通信“永遠在線”
邊緣計算、二次開發、兼容行業規約，靈活搭配應用更智能
可實現邊緣計算，具有響應快、處理快、分析快、傳輸快的特點，可以有效提高傳送速度，減少延遲，分擔計算資源負荷；
支持二次開發，用戶可根據需求進行私有協議開發；設備可兼容各行業規約標準，方便用戶根據具體項目需求進行應用設備聯網
工業品質，經久耐用，無懼惡劣環境
工業級金屬外殼，堅固耐用品質可靠；高EMC電磁兼容，強電磁環境工作穩定，通過EMC等級測試，確保傳輸穩定性；
耐高低溫材料(-35°C至70°C)，寬壓(7V-28V)，無懼電壓波動、高電磁輻射、灰塵侵襲等惡劣工作環境
設備遠程配置、升級與維護，極大提升管理效率
CM520-37FS可接入遠程設備管理云平臺，實現遠程維護和遠程監控設備
通過遠程連接，對分布式現場設備進行診斷、調試、編程和現場故障響應、問題定位，減少設備失效帶來的損失
支持公專一體，支持1.8G電力專網，國網加密
CM520-37FS可接入遠程設備管理云平臺，實現遠程維護和遠程監控設備
通過遠程連接，對分布式現場設備進行診斷、調試、編程和現場故障響應、問題定位，減少設備失效帶來的損失
技術參數
軟件規格：
項 目 | 內 容 |
網絡互聯 | |
網絡接入 | APN、VPDN |
接入認證 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
網絡制式 | 具體參照“無線參數” |
LAN協議 | ARP、EtherNet |
網絡協議 | |
IP應用 | Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP |
IP路由 | 靜態路由、動態路由 |
網絡安全 | |
防火墻 | 全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊 |
過濾多播/Ping數據包、訪問控制列表（ACL) | |
NAT、PAT、DMZ、端口映射、虛擬服務器 | |
多級用戶 | 用戶分級管理 |
AAA | 本地認證、Radius、Tacacs+、LDAP |
數據安全 | IPSec VPN、OPENVPN、CA（可自動申請） |
可靠性 | |
備份功能 | VRRP,接口備份，雙SIM卡備份 |
鏈路在線檢測 | 發送心跳包檢測，斷線自動連接 |
內嵌看門狗 | 設備運行自檢技術，設備運行故障自修復 |
WLAN(可選） | |
協議標準 | IEEE802.11ac/a/b/g/n |
安全特性 | 開放系統、共享密鑰、WPA/WPA2認證，WEP/TKIP/AES加密 |
工作模式 | AP、Client工作模式 |
網絡管理 | |
配置方式 | 本地或遠程HTTPS、Telent、SSH方式 |
升級方式 | 本地或遠程日志輸出、日志掉電保存 |
短信功能（可選） | 狀態查詢、配置、重啟 |
按需撥號 | 數據激活、短信激活、定時上下線 |
網管功能 | SNMP |
DM | 集中管理，批量配置 |
網絡診斷 | Ping、Traceroute、Sniffer(網絡抓包工具） |
開發平臺 | |
支持多種平臺 （可選） | Python開發，實現客戶定制開發 |
亞馬遜AWS | |
騰訊云 | |
電力云平臺 | |
阿里云等IOT云平臺 | |
工業協議 | |
支持多種工業協議 （可選） | Modbus TCP |
Modbus RTU | |
EtherNet/IP | |
Modbus TCP Slave等 | |
硬件規格：
項 目 | 內 容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （SA/NSA頻段） | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
標準及頻段 （TDD頻段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
標準及頻段 （FDD頻段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
編碼方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps |
通信帶寬 ( TDD頻段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信帶寬 （ FDD頻段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
WiFi參數：
項目 | 內容 |
WIFI模塊 | 802.11b/g/n 雙頻3×3 MIMO（450Mbps） 802.11 ac 雙頻3×3 MIMO（1.3Gbps） |
WIFI工作頻段 | 802.11b/g/n 2.412~2.472GHz，13個信道（3個非重疊信道） 802.11a/n 5.180～5.825 GHz |
WIFI輸出功率 | 整機23dBm |
MTBF | ≥100,000小時 |
用戶數量 | 單頻支持同時150個用戶接入，雙頻支持同時254個用戶接入。 |
安全參數 | 支持64/128位WEP加密； 支持WPA-PSK/WPA2-PSK認證類型 支持TKIP、CCMP/AES加密算法； |
傳輸距離 | 室外無阻攔/空曠，覆蓋范圍可達150米 |
GPS參數：
項目 | 內容 |
模塊 | 采用工業級GPS/北斗模塊 |
接收機類型 | 接收全球定位系統， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度； 支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO |
定位精確度 | Position：2.5m CPE SBAS:2.0m CPE |
速度精度 | 速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒） |
時間精度 | 1微妙同步GPS時間 |
捕捉時間 | 冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒 |
數據格式 | NMEA-1083,SiRD二進制 |
輸入信息 | NMEA,SiRF二進制 高度/位置/日期/時間 |
輸出信息 | NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL |
秒脈沖輸出 | 1pps精度±1us |
導航數據更新速率 | 5Hz |
靈敏度 | 跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm |
硬件系統：
項 目 | 內 容 |
CPU | 工業級高性能ARM嵌入式處理器CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核)。 |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常。 |
FLASH | NOR FLASH 256Mbit，有足夠大的內存來存放程序和數據。 |
DDR3 | 內存支持32bit DDR3/4G-16Gbits，有足夠大的緩存來提高系統運算速度。 |
TF卡 | 支持最高512G TF卡（可擴展），可以存放上千部音樂和電影。 |
SSD固態硬盤 | 支持最高2T大容量固態硬盤（可擴展），可存儲資源更加豐富。 |
供電情況：
項 目 | 內 容 |
供電電壓 | 寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC12V/2A |
通信電流 (參考雙模雙WIFI配置） | 通信時平均電流：500mA/12VDC; 登網瞬間峰值電流：700mA@+12VDC |
待機電流 (參考雙模雙WIFI配置） | 待機平均電流：<450mA@+12VDC |
溫度參數：
項 目 | 內 容 |
工作溫度 | -35 oC ~+75oC |
擴展工溫度 | -40 oC~+80oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
EMC指標：
項 目 | 內 容 |
靜電 | EN61000-4-2,level3 |
輻射電場 | EN61000-4-3,level3 |
脈沖電場 | EN61000-4-4,level3 |
浪涌 | EN61000-4-5,level3 |
傳導騷擾 | EN61000-4-6,level3 |
工頻磁場 | EN61000-4-8,水平方向/垂直方向400A/m(level3) |
物理特性：
項 目 | 內 容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 228(寬)mm×35(高)mm×144(深)mm（不包括天線及固定件） |
重量 | 1.02kg |
防震 | IEC60068-2-27 |
振動 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
產品認證：
項 目 | 內 容 |
國內認證 | 工信部進網許可證、3C、EMC、鐵道部CRCC認證、摩爾高低溫檢測 |
國外認證 | CE、FCC、E-mark、ROHS認證 |
產品尺寸

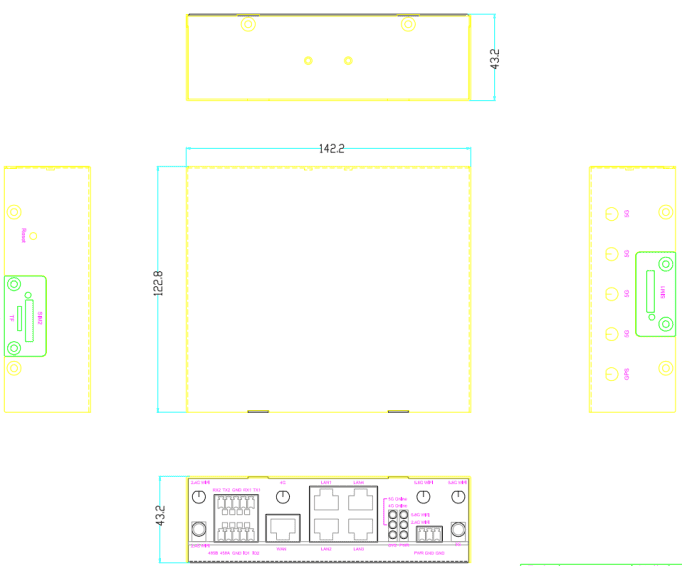

產品尺寸圖（單位：mm）
選型指南
產品型號 | 配置 | 支持模塊 | 支持網絡 | 5.8GWIFI | 2.4GWIFI |
CM520-31FS | 5G+2.4GWIFI | 高通平臺模塊 | 支持單5G全網通 | 不支持 | 支持 |
CM520-31FS-GC | 5G+2.4GWIFI | 國產平臺模塊 | 支持單5G全網通 | 不支持 | 支持 |
CM520-32FS | 5G+5.8GWIFI | 高通平臺模塊 | 支持單5G全網通 | 支持 | 不支持 |
CM520-32FS-GC | 5G+5.8GWIFI | 國產平臺模塊 | 支持單5G全網通 | 支持 | 不支持 |
CM520-37FS | 5G+2.4GWIFI+5.8GWIFI | 高通平臺模塊 | 支持單5G全網通 | 支持 | 支持 |
CM520-37FS-GC | 5G+2.4GWIFI+5.8GWIFI | 國產平臺模塊 | 支持單5G全網通 | 支持 | 支持 |
CM520-35FS | 4G+5G+2.4GWIFI | 高通平臺模塊 | 支持4G+5G雙模塊全網通 | 不支持 | 支持 |
CM520-35FS-GC | 4G+5G+2.4GWIFI | 國產平臺模塊 | 支持4G+5G雙模塊全網通 | 不支持 | 支持 |
CM520-34FS | 4G+5G+5.8GWIFI | 高通平臺模塊 | 支持4G+5G雙模塊全網通 | 支持 | 不支持 |
CM520-34FS-GC | 4G+5G+5.8GWIFI | 國產平臺模塊 | 支持4G+5G雙模塊全網通 | 支持 | 不支持 |
CM520-36FS | 4G+5G+2.4GWIFI+5.8GWIFI | 高通平臺模塊 | 支持4G+5G雙模塊全網通 | 支持 | 支持 |
CM520-36FS-GC | 4G+5G+2.4GWIFI+5.8GWIFI | 國產平臺模塊 | 支持4G+5G雙模塊全網通 | 支持 | 支持 |
CM520-39FS | 5G+5G+2.4GWIFI+5.8GWIFI | 高通平臺模塊 | 支持5G雙模塊全網通 | 支持 | 支持 |
CM520-39FS-GC | 5G+5G+2.4GWIFI+5.8GWIFI | 國產平臺模塊 | 支持5G雙模塊全網通 | 支持 | 支持 |
備注：還有支持1.8G公專一體模塊的配置，支持單模塊單SIM卡或者雙模塊雙SIM卡的配置，還有支持無WIFI配置等； | |||||
應用方案

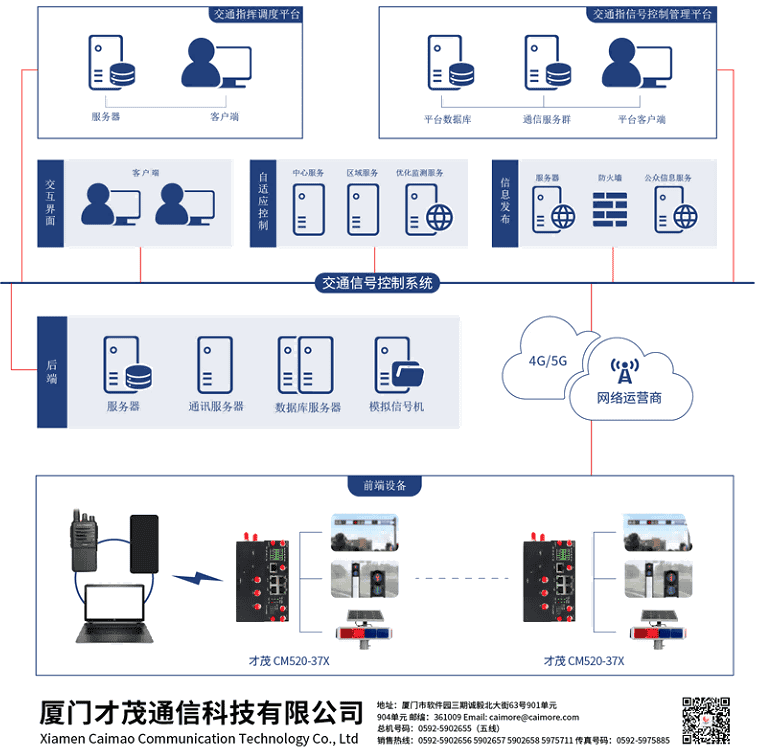

智慧交通行業應用

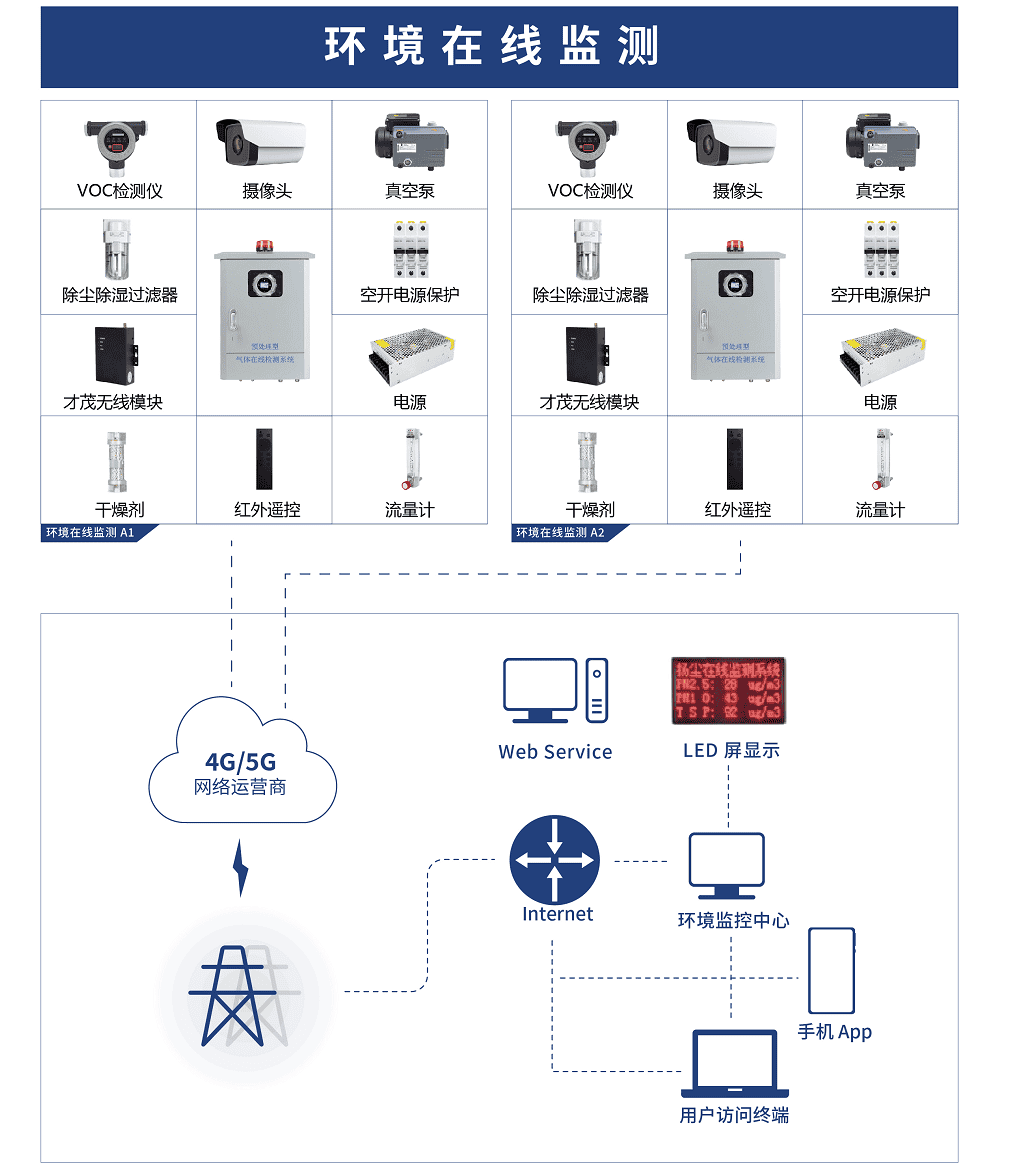

環境在線監測應用

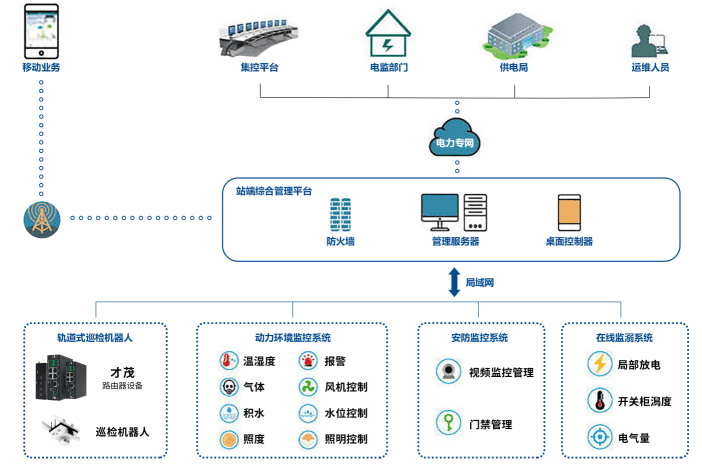

智能配電房環境綜合監控系統
