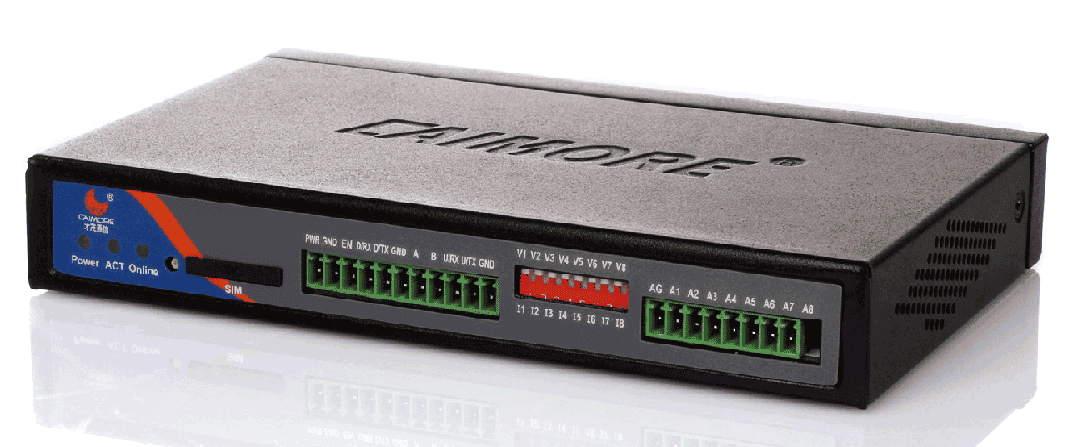

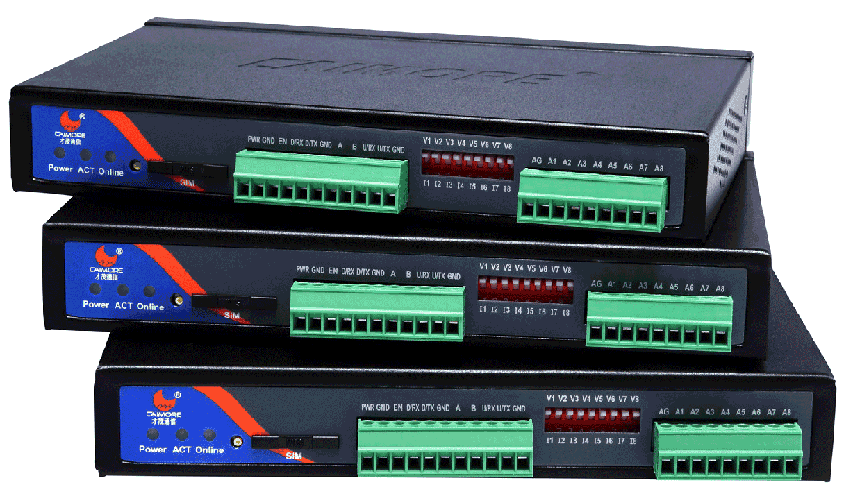

CM550-52X RTU
2、采集及無線傳輸一體化設計；
3、與組態軟件無縫連接；
4、支持8個中心同步傳輸；
5、大容量本地存儲；
6、豐富接口；
7、配置可選（可選配ZIGBEE/GPS/北斗功能模塊）；
產品特性
才茂CM550-52系列智能無線遠程測控終端(以下簡稱無線RTU）是廈門才茂通信經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線通訊功能為一體的無線終端控制產品。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口RS232通信，RS485通信4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最佳選擇。
采集及無線傳輸一體化設計
與組態軟件無縫連接

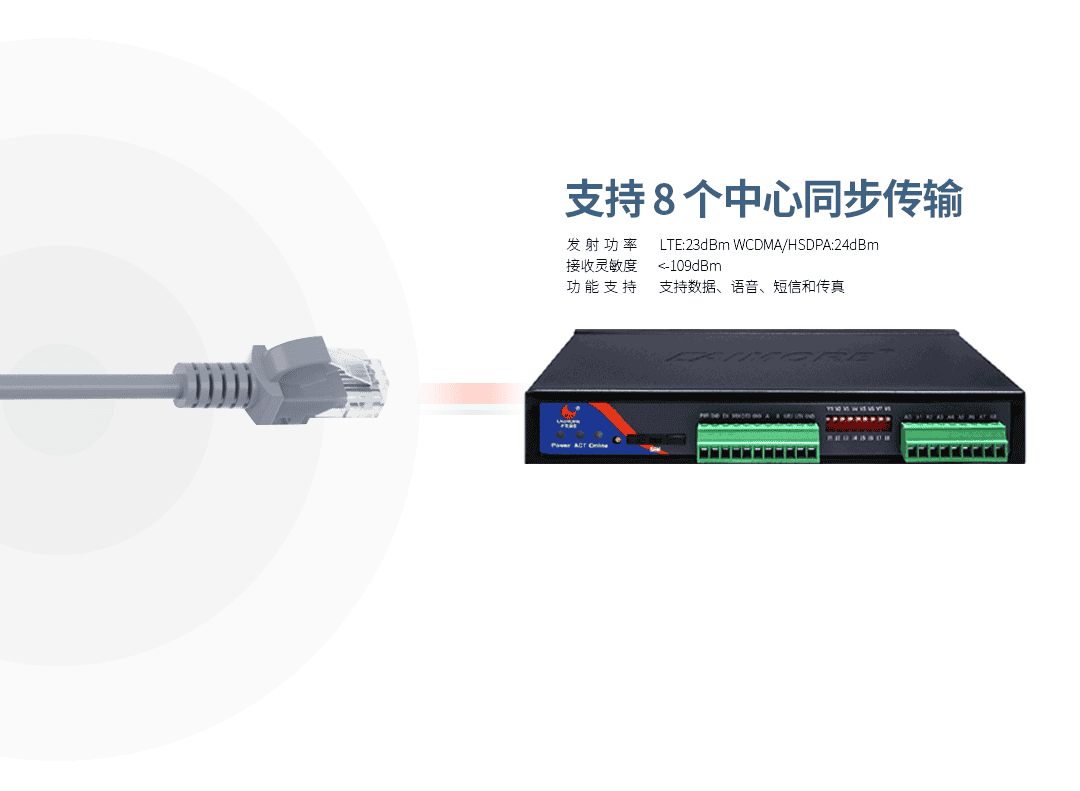

支持 8 個中心同步傳輸

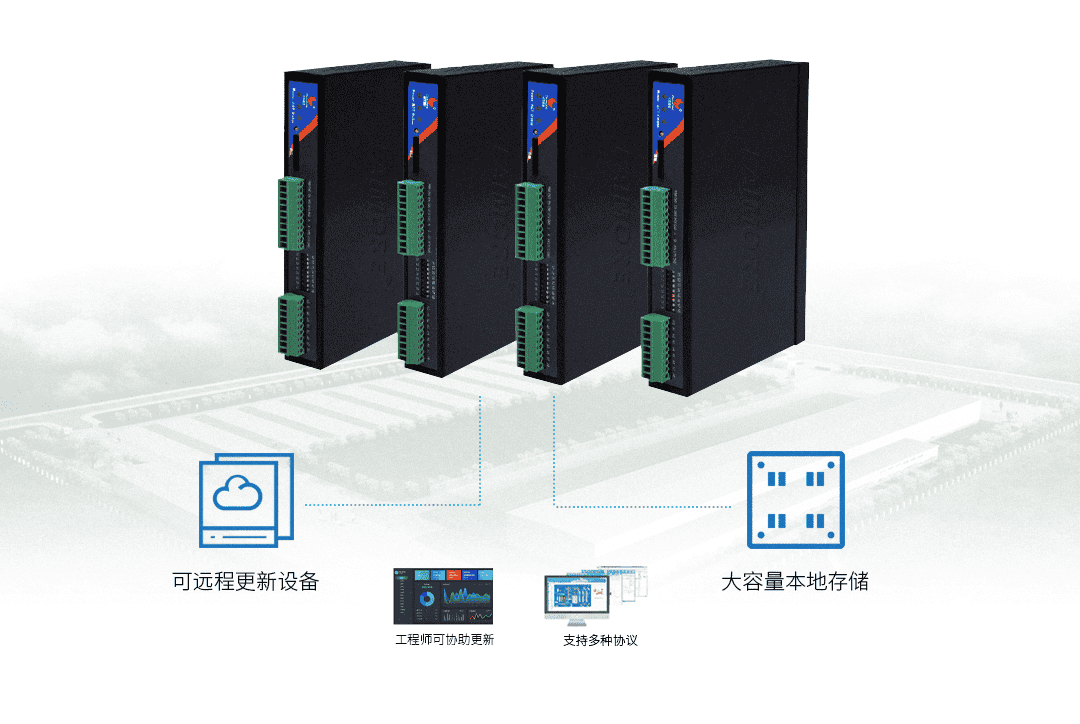

大容量本地存儲

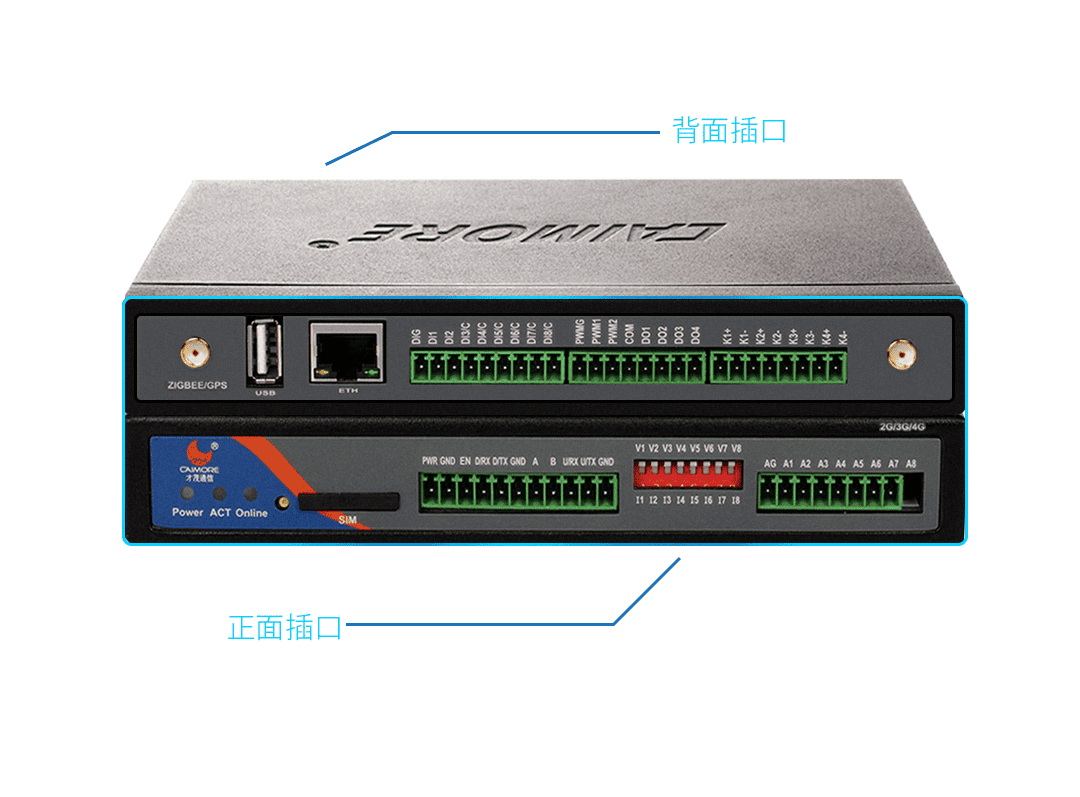

豐富接口
大類型號 | ||||
具體型號 | 網絡 | 簡稱 | 端子型態(接口) | 尺寸 |
CM550-52F | 4G全網通 | 4G RTU(全網通） | 網口、端子接口 | 167*104*26mm |
CM550-52T | 4G/GPRS/GSM | 4G RTU（CAT1) | 網口、端子接口 | 167*104*26mm |
才茂CM550-52系列智能無線遠程測控終端(以下簡稱無線RTU）是廈門才茂通信經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線通訊功能為一體的無線終端控制產品。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口RS232通信，RS485通信4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最佳選擇。
CM550-52系列采用高性能的工業級32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的數據采集和控制功能。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測、交通控制等等行業。
技術參數
外設接口信號參數說明：
項 目 | 內 容 |
串口RS232 | 1 個RS232接口，內置15KV ESD 保護，串 口參數如下： 數據位：5、6、7、8 位 停止位：1、1.5、2 位 校驗：無校驗、偶校驗、奇校驗、SPACE 及MARK 校驗 串口速率：110~115200bits/s |
RS485 | 1 個RS485接口，內置15KV ESD 保護 |
以太網口
| 1個 10/100 Base-T 以太網口(Lan1-lan4)，Ethernet IEEE 802-3, 802-2；內置1.5KV電磁隔離保護 |
USB接口 | 支持一路USB接口 |
指示燈 | 具有電源POWER、通信ACT及在線指示燈Online |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 端子接口，內置電源反相保護和過流保護 |
模擬量輸入接口 | 分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% |
開關量輸入接口 | 輸入范圍（0-3.3V 為低電平，5-30V 為高電平）其中包含6路計數功能（計數頻率0-1KHz）。 |
繼電器輸出接口（干接點） | 驅動能力5A/30VDC,5A/250VAC
|
光隔離數字量輸出接口 | 集電極開路輸出，最大支持30V,最大電流40mA，最大功率125mW |
光隔離PWM輸出 | 集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 |
無線參數：
項 目 | 內 容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 （TDD頻段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
標準及頻段 （FDD頻段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
編碼方案 | LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 ( TDD頻段) | LET TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信帶寬 （ FDD頻段） | LET FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
硬件系統：
項 目 | 內 容 |
CPU | 工業級CPU，性能穩定可靠 |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 64Mbits有足夠大的內存來存放程序和數據 |
SDRAM | 256Mbits有足夠大的緩存來提高系統運算速度 |
供電情況：
項 目 | 內 容 |
供電電壓 | 寬電壓設計，DC 7V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1.5A |
通信電流 | 通信時平均電流：0.2A@+9VDC 登網瞬間峰值電流： 1.0A@+9VDC |
待機電流 | 待機平均電流：0.15A@+9VDC |
物理特性：
項 目 | 內 容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 167*104*26mm(不包括天線和安裝件) |
產品包裝尺寸 | 350x215x88mm |
重量 | 0.52Kg |
溫度參數：
項目 | 內容 |
工作溫度 | -25 oC ~+70oC |
儲存溫度 | -40 oC ~+85oC |
相對濕度 | 95%(無凝結) |
產品尺寸

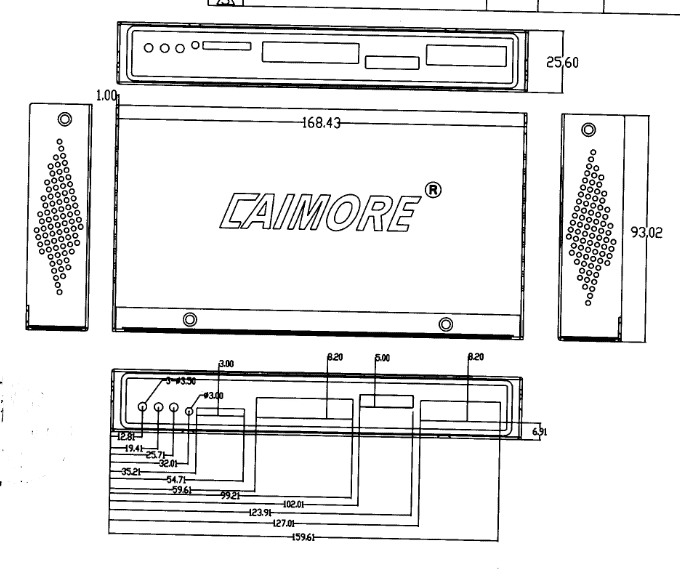

產品尺寸圖（單位：mm）
選型指南
產品型號 | CM550-52F | CM550-52T |
頻段 | LTE TDD: 2600/2300MHz | LTE FDD: 2600/2100/1800/DD800MHz |
理論寬帶 | LET TDD:DL 68Mbps/UL 17Mbps | LET FDD:DL 100Mbps/UL 50Mbps |
編碼方案 | LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM | |
發射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm | |
接收靈敏度 | <-109dBm |
