背景分析

網絡視頻監控系統作為安全管理系統的一部分，在公園、景區、校園、小區治安等領域正得到越來越廣泛的應用。而公園、景區、校園、小區等區域，普遍存在著面積大、視頻監控設備分散等特點。如果采用傳統的有線網絡，存在布線麻煩、施工成本較高等問題，所以傾向于采用無線方式遠距離傳輸監控數據，省去布線的煩惱，降低網絡部署中的施工成本，使網絡視頻監控設備的部署更加便利。

需求分析

1、滿足無線遠距離數據傳輸的需求，保證高信號強度

2、視頻監控設備較分散，需滿足較大范圍內多個視頻監控設備同時接入的需求

3、設備需滿足室外惡劣的使用環境，滿足一定的防雷、防水及防塵等級

4、CPE應支持PoE供電，方便室外環境接入電源及滿足靈活布點需求

5、CPE支持統一管理、配置，并實時監控各CPE工作狀態，運維簡便

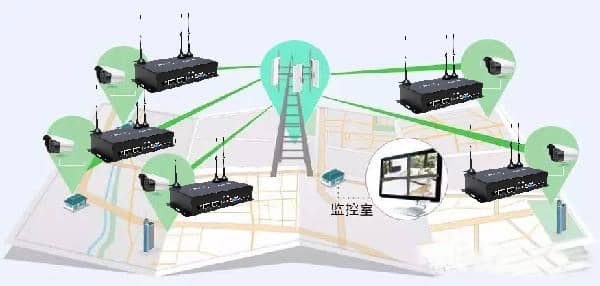

方案設計 安裝示意圖

方案特點

方案使用室外無線CPE實現監控數據遠距離無線傳輸，采用Pharos Control集中管理軟件統一管理所有CPE的方式進行部署。具有如下特點：

高適應性

CPE采用專業室外殼體設計，提供IP55級防塵、防水，支持15KV ESD靜電防護和4KV雷電防護，適應各種惡劣環境。

高可用性

300M無線傳輸速率，內置室外高增益雙極化天線，外置高性能獨立功放電路（PA）和低噪聲功放接收電路（LNA），提供27dBm(500mW)的發射功率和-95dBm的接受靈敏度，特別適合室外遠距離WLAN應用。

超遠傳輸距離

CM530-81專為戶外設計，無線傳輸距離達5千米以上；CM530-81工作于純凈5GHz頻段，干擾更少，無線傳輸距離達15千米以上。

高可靠性

CPE支持技術，可以解決標準IEEE 802.11協議中的隱藏節點問題，減少由于客戶端競爭機制引起的資源浪費，提供更低的時延，更高的吞吐量，更大的網絡容量和穩定性，提高多節點無線網絡性能。

便于部署

CPE采用Passive PoE網線供電，60米電力傳輸，方便室外環境接入電源，可靈活布點。CPE LAN1 端口具有PoE供電功能，可同時傳輸數據和為受電設備供電，可靈活部署PoE受電設備。

功能豐富

Pharos WEB管理系統提供豐富的軟件功能，提供AP、AP Client、Bridge、Repeater、AP Client Router和AP Router等多種工作模式，支持頻譜分析和線性調整發射功率功能。可集中查看系統資源狀態、無線信號質量、射頻狀態、吞吐量、無線客戶端等系統工作參數，實時掌控設備工作狀態。

易管理性

可通過Pharos Control集中管理軟件統一管理所有室外無線基站和CPE系列產品，提供設備發現、工作狀態監控、固件統一升級、定時任務、郵件告警等豐富的管理功能，降低大規模部署時的管理維護工作量。
