一、市場分析
    隨著移動支付的普及，讓消費者自助下單的“無服務員”模式，受到不少零售商家的青睞。從目前的全球趨勢來看，“無人商店”的探索已經四面開花，代表如Takego、Amazon Go、繽果盒子等，這是強調以消費者體驗為中心的新零售業態的一種具體體現，也是對零售的三個核心本質“消費者 、場景、商品”中的“場景”核心進行一場深刻演變，并對其中各個元素如支付、環境、等待、距離等進行重構、整合和優化，最終的目的是提升消費者體驗，精準服務消費者。

     4G工業路由器通過串口或以太網口將無人店鏈接到以太網，通過互聯網平臺對無人店進行智能化管理。4G工業路由器設置了無人店聯網解決方案，通過專用VPN無線網絡，實現無人店和監控中心的數據雙向通信，實現無人店故障查詢工作自動化、補貨及時化、管理簡約化。     針對當前需求狀況提出連鎖店的遠程無線監控方案，使用無線聯網的方式對各分店進行數據和視頻監控的聯網，實現統一監控管理。

系統簡介：

    連鎖店的聯網主要是POS機、自動售賣機等的數據聯網以及遠程的視頻監控。

    前端設備：主要由POS機、自動售賣機、攝像頭、煙霧報警器等設備組成。

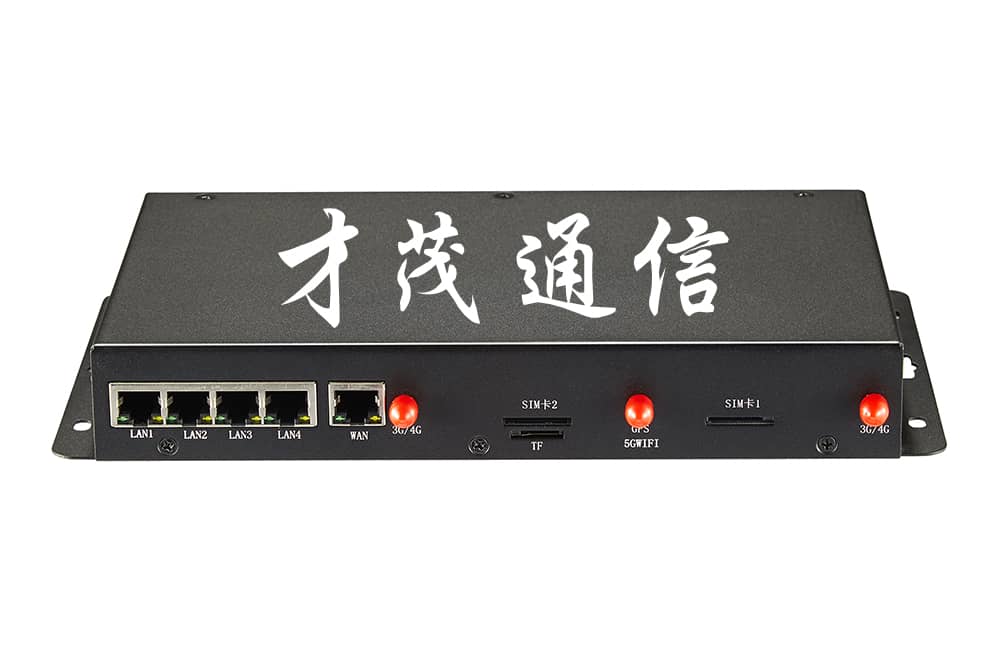

    傳輸設備：主要使用廈門才茂的CM520系統路由器。

    傳輸網絡：主要是是使用運營商的4G無線網絡。

    監控端：主要是本地的視頻監控和遠程總店的數據聯網和視頻監控。

    整個系統由caimore的cm520無線路由器，走運營商的4G/4G網絡來實現分店與總店的網絡連接，銷售數據聯網及遠程視頻監控。

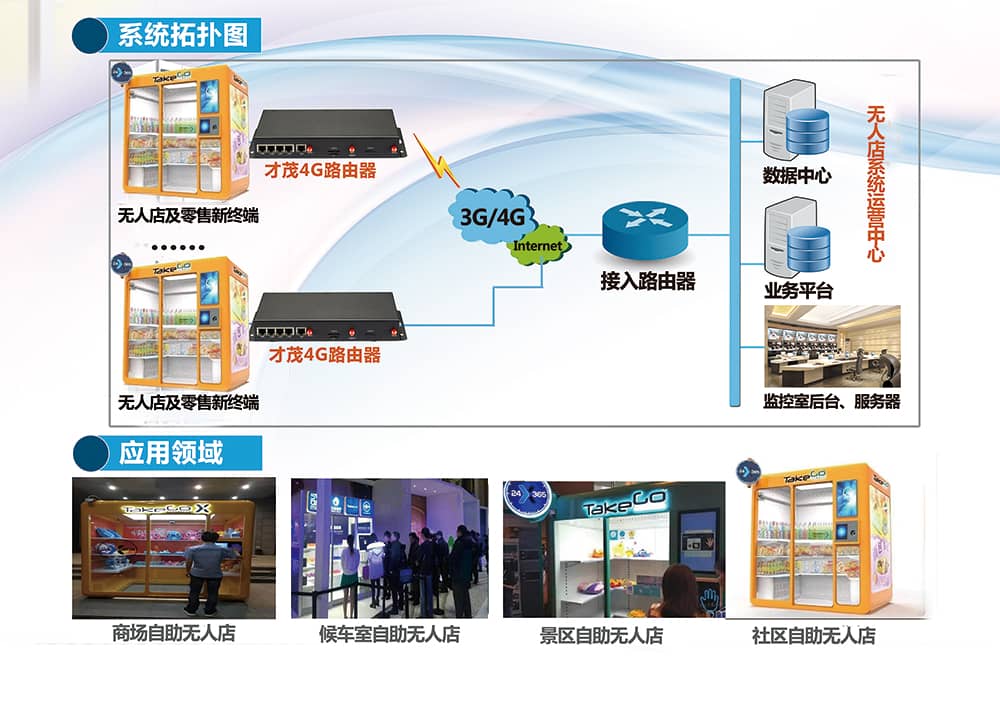

示意圖如下：

二、系統描述

      售貨信息、故障報警等通過4G路由器信息傳送到監控中心， 4G路由器收到監控中心下發的命令并控制無人店實現各種指令。如：貨道缺貨補貨、價格調整、停止售貨等。監控中心通過運營商專網與公共網絡連接，并向無人店上的工業路由器下發控制信息，同時接收無人店上報的數據及其他信息，并采集數據進行管理，提供查詢、統計、報表等功能。

監控中心實現以下功能：

1、 能夠給無人店的工業路由器下發組態信息、控制命令、能夠校準工業路由器的時鐘；

2、 無人店的工業路由器發送來的數據采集上來后自動存入數據庫，數據庫具備移動的安全措施；

3、 處理自動收集工業路由器上的報警信息，報警信息包括各種故障、缺貨、調價等信息；

4、 數據遙測功能：定時巡測、手動巡測、隨機抽測、分組召測；

5、 遙控功能：控制售貨機自動開關、調整售價等；

6、 進銷存系統功能：具有常規進銷存管理信息系統功能；

7、 結合進銷存功能，進行數據挖掘，并作出補貨、檢修、機器放置等相應策略。

三、系統結構

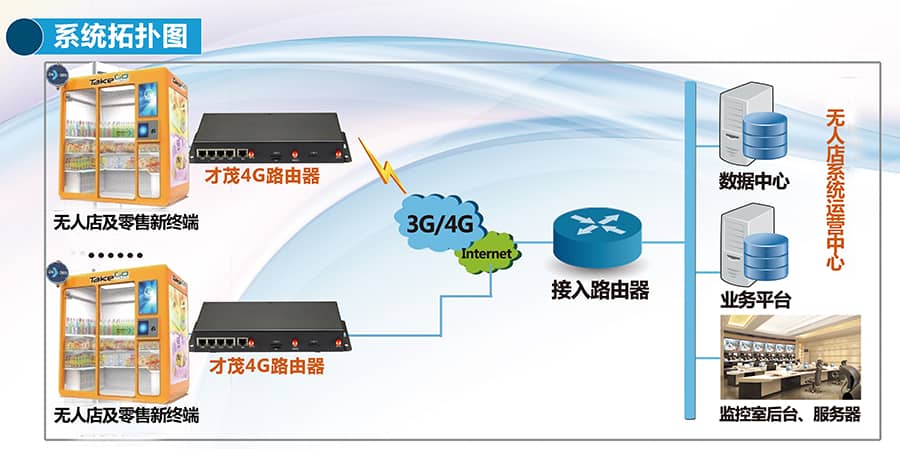

1、系統組網拓撲圖

   工業級4G路由器產品，可根據現場情況選擇2.5G/4G/有線的方式接入到物聯網平臺，建立VPN通道，接入無人店系統監控中心。監控中心運行網管平臺和業務平臺實現對現場的網絡接入終端盒無人店終端遠程管理。

功能特點：

◆  支持4個10/100M以太網絡接口（RJ45），自適應10M/100M網口，可實現多路網口同時上網；

◆  支持動態域名解析（DDNS），及DNS代理；

◆  支持端口映射，實現了外網進入內網的映射；

◆  內置工業級EVDO無線模塊,向下兼容CDMA網絡；

◆  企業級VPN隧道技術，采用IPSEC和PPTP VPN技術，有效地保證了數據傳輸安全；

◆  強大的防火墻技術，保證了數據的傳輸安全；

◆  支持IP與MAC地址綁定、虛擬主機、內容過濾等功能；

◆  支持VLAN劃分功能，有效地管理和控制局域網

◆  支持配置參數導出備份和導入保存；

◆  支持本地日志查閱，以及支持遠程日志服務器，從而對路由器進行狀態監測；

◆  支持時間服務器對時，保證與各國時間同步；

◆  支持流量控制，實現下位機各IP的流量管控；

◆  支持定時上下線，方便用戶節省流量；

◆  采用工業級設計標準，超強的防潮、防雷、防電磁干擾能力；

◆  支持TCP/IP、UDP、TELNET、FTP、HTTP等標準網絡協議；

◆  支持DHCP Server，省去用戶手動配置的煩惱；

◆  支持VPDN專網卡接入，實現專網安全傳輸；

◆  支持網絡地址轉換、NAT穿透功能，增強了設備的網絡兼容性；

◆  實時動態刷新，智能的WDM看門狗功能，使產品永遠在線，有效解決了無線網絡的“假連接”現象。

可擴展功能

◆  支持雙模雙卡、還可混合雙模使用，如：WCDMA+EVDO雙網絡雙卡同時上網；

◆  支持單模雙卡，實現SIM卡自動或優先切換；

◆  支持有線WAN，可實現有線+無線雙通道備份；

◆  支持WiFi（IEEE802.11b/g，n可擴展）功能；

◆  支持GPS導航功能，導航數據支持本地傳輸或傳送至遠端服務器；

◆  支持1500mAH/DC8.4V大容量電池備份；

◆  支持串口透明傳輸,支持RS-232/RS-485/TTL；

◆  可增加網絡視頻及雙向語音通信功能。

技術參數

網絡參數：

網絡：EVDO REV.A/CDMA2000 1X標準

頻點：800/1900MHz雙頻

發射功率：﹤23 dBm

接收靈敏度：﹤-105.5 dBm

帶寬：3.1Mbps(下載)，1.8Mbps(上傳)

(450MHz特殊頻點可擴展選擇）

電源參數：

輸入電壓：DC5~25V

標配電源：DC12V/2A

通信電流: 350mA/12V (平均值)

SIM卡電壓:3V/1.8V

接口類型：

LAN口：4個10/100M自適應以太網口（RJ45接口）；

天線接口：標準的SMA母頭天線接口，50歐姆阻抗；

SIM接口：1個標準的抽屜式SIM卡接口，支持SIM/UIM卡；

電源輸入：標準的3芯火車頭電源插座，外負內正，外徑：5.5mm，內徑：2.5mm；

串口：1個標準的RS-232/RS-485/TTL電平（DB9接口）；

配置接口：WEB，可通IE瀏覽器配置參數。

體積重量：

不含安裝孔及接口：182*110*31mm

含安裝孔及接口：204*120*34mm

重量：800g

環境參數：

工作溫度：-30℃～70℃

存儲溫度：-40℃～80℃

相對濕度：≤95%

磁兼容性能：

靜電放電抗干擾度試驗等級：3級

射頻電磁場輻射：3級

抗干擾度試驗等級：3級

五、總結
