概述

近年來隨著信息科技高速發展，帶動了控制技術的發展，網絡通訊技術的快速普及，也使得遠程監控系統的建設成本不再高不可攀。油田生產地區一般都處于偏僻地區，且范圍廣闊，給巡查監控人員帶來了極大不便，現有的巡查管理，主要存在線長、點多、不能實時巡查的特點，對于油田各類一場情況很難做到及時發現，帶來安全隱患，給生產跟治安工作帶來困難。所以，油氣田的礦井開采，需要廣域且遠距的監控系統，一方面監控油氣產出效率，一方面與監控機器運作狀況。

方案設計

該系統主要采用才茂無線RTU將數據采集、遠程控制、無線通訊三種功能合為一體，實現對數據的采集和傳輸。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口通信，RS485通信和4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最佳選擇。

才茂通信無線RTU的核心是監控器，由微處理器、微功耗無線收發模塊、無線通訊模塊、時鐘電路、存儲電路、接口電路、構成，整體采用SMT表貼工藝集成在電路板上，具有采集模擬量、數字量、指令控制輸出、數據存儲、數據傳輸、顯示及鍵盤設置功能，可以完成油井所需要的各種操作；主電路板上安裝有微處理器、RS232/485接口電路、無線數據收發模塊、鍵盤顯示電路、數據存儲電路、時鐘電路、USB接口電路及電源電路。

系統功能
生產數據采集與通信
數據采集與通信是油田的基本功能，將噴井、抽油機井、電潛泵井、螺桿泵井、注水井、配水間、注水站、油水集輸管網、增壓站、轉油站、集輸站、罐區等生產現場的油（氣）井和場站的數據采集到數據庫中，同時通過通信功能可以實現對現場的遠程控制。
生產數據存儲
為油田提供生產數據存儲功能，構建智慧油田上層應用所依賴的基礎數據中心。生產數據歸檔存儲不依賴于第三方關系型數據庫，共同構建上層應用所依賴的數據中心。
生產實時監控
油井、供注水系統、增壓站、計量站、聯合站、管網等現場生產數據通過數據采集技術采集到平臺實時數據庫中。使操作管理人員可以隨時隨地的查看現場生產狀況。
生產報警
通過對油井、氣井、注水井、集、輸、配氣站、脫水站、增壓站、閥室、處理廠、管網設備裝置生產運行狀況的實時監視，對 任何異常情況，系統平臺能通過報警方式通知相關操作管理人員。系統報警方式主要分為：聲光、圖像、屏幕圖標閃爍以及視頻監視聯動等實現。
功圖計量
由實時數據庫結合關系數據庫共同完成示功圖數據監控、設備工況分析及示功圖顯示，計算油井的產量，判斷抽油機的工況狀態。通過功圖對比與分析功能可以對任意時間段內的歷史功圖進行查詢和分析，供調度人員對所有油井進行工況分析和量油計產，同時和其它生產監控及管理門戶進行有效的嵌入和集成，形成統一的數字化調度和管理平臺。

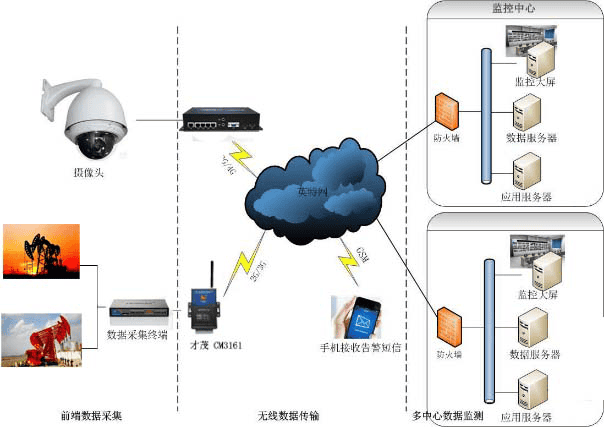

拓?fù)鋱D如下：

（僅供參考）

方案總結

    通過系統化的整合處理，該系統不僅僅對生產安全做了監督監控，同時保護工作人員的生命財產安全，說明油田安全生產監控必不可少。才茂通信無線設備正不斷努力，在無線通信模塊上加大研發步伐，為無線事業做貢獻。
