4G DTU數傳模塊城市路燈無線監控管理系統

一、 系統概述

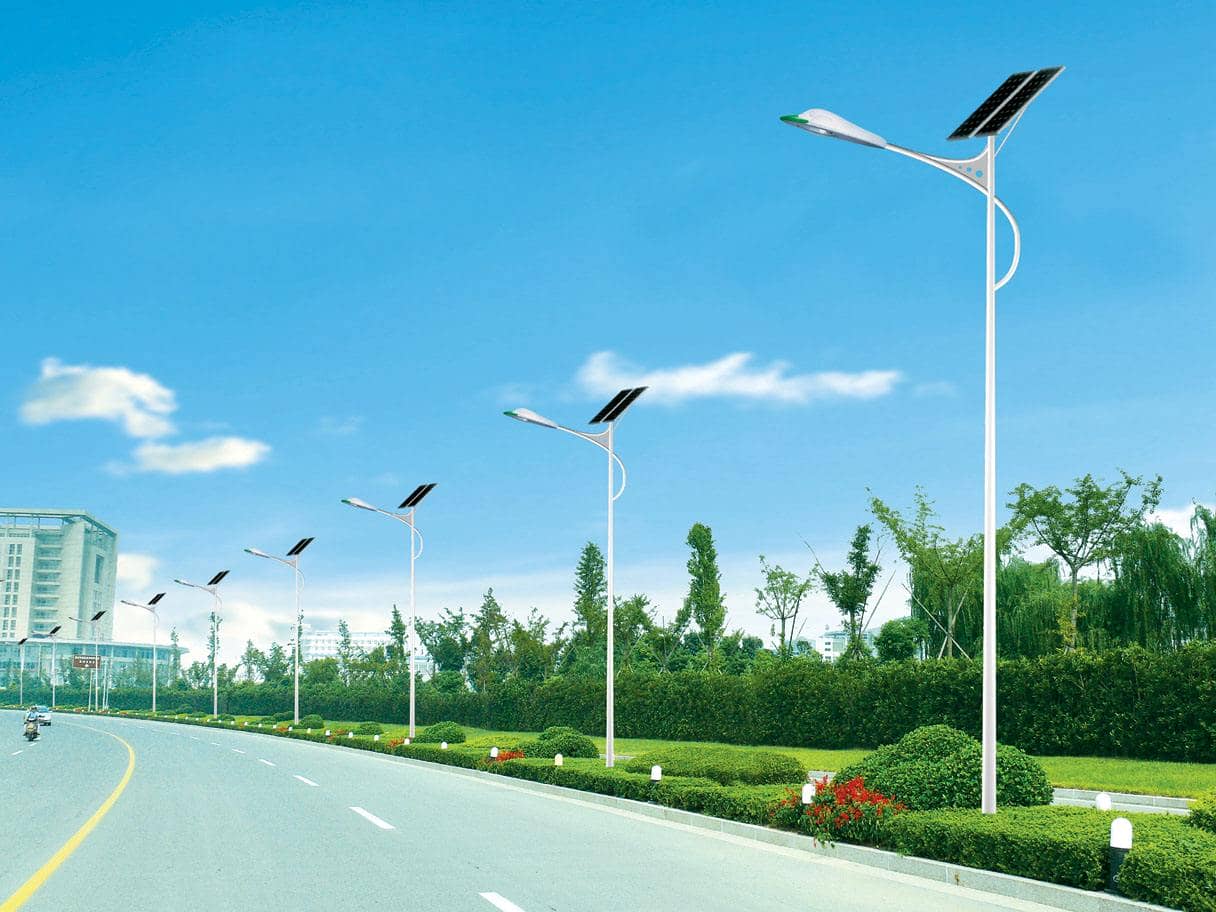

       目前，城市路燈監控管理系統缺乏靈活的智能化控制手段，難于及時、準確掌握路燈設備的安全工作狀態，更難實現路燈的精細化節能管理，已遠遠不能滿足城市燈飾工程發展與管理的需要，更不能響應國家關于建立智慧、節能型城市的要求。近年來，在市、區領導的關注下，城市的道路綠化、燈飾亮化、美化工程已取得良好的效果，使用4G DTU數傳模塊城市路燈無線監控管理系統大大改善了人居環境和市容市貌，提升了整改城市的對外形象，為創建和諧社會奠定了良好基礎。為了應對更高的節能要求，提升城市形象與管理水平，對城市路燈監控管理系統的升級改造勢在必行。

二、系統構成

監控系統

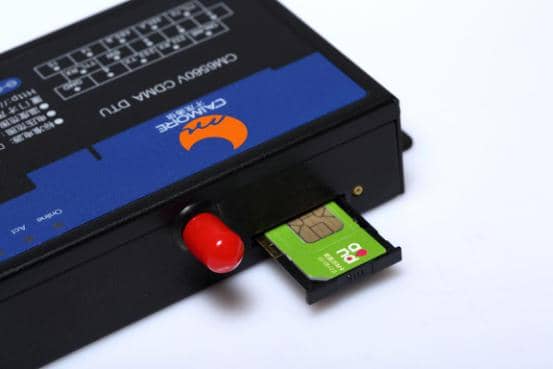

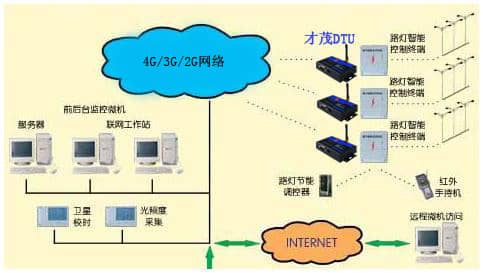

   4G DTU數傳模塊城市路燈無線監控管理系統由外部路燈控制終端、無線數據通訊系統（CM510模塊）、監控中心組成。是集自動控制技術、無線數據通訊技術、數據庫技術為一體的綜合性遠程監控系統。其目的是通過路燈監控系統實現路燈三遠監控（遠測、遠控、遠信）、實現路燈運行系統的可控性、減輕路燈維護勞動強度、靈活半夜燈景觀燈的開關控制，進步路燈運行系統的治理水平4G DTU數傳模塊,以適應城市現代化對路燈燈光系統的要求，更好的幫助路燈治理部分完成對社會的服務。

監控對象

   4G DTU數傳模塊城市路燈無線監控管理系統系統的具體監控對象：照明系統控制箱內的電壓、電流、有功功率、無功功率，可配接相應互感器丈量不同量程電壓、電流信號。電壓、電流采集精度為0.4%。繼電器開關量輸出，可以直接控制驅動路燈控制柜中的接觸器開關，用于路燈、半夜燈、景觀燈、廣告燈控制， 具有開關量輸進通道，經過設定可以作為接觸器反饋信號、門控開關等。

三、系統設計原則

本著以可靠性、實用性為前提，兼顧先進性的原則制訂本系統設計方案。

1) 先進性：DTU數據模塊整個系統在五年內保持先進，系統所采用的設備與技術能適應以后發展。

2) 可擴展性：能夠適應不斷增加的業務需求，當增設新的分控點時，只需簡單地增加少量部件。

3) 開放性：整個網絡是一個開放系統，能容入不同廠商的產品，而不是由個別供應商提供的系統。

4) 靈活性：系統組網方式靈活，系統功能配置靈活，利用現有資源靈活，將各類型資源的利用，都溶入 組網方案之中。能滿足不同分控點的業務需要，軟件功能全面，配置方便；

5)  可靠性：組網設備可靠，組網方案可靠，可根據路燈管理處需要采用備份路由。

6)  可操作性和可維護性：系統操作簡單易學，操作人員可快速掌握使用方法。監控器本身和現場設備之 間具有明晰的接口，出現問題時可迅速找出故障原因，便于使用維護。

7)  實用性：從用戶角度出發，系統能使路燈控制箱少人值守或無人值守成為可能。充分利用現有資源， 盡量降低選購設備成本，使系統具有較高的性能價格比。

8)  實時性：4G DTU數傳模塊城市路燈無線監控管理系統系統具有很快的響應性能。

四、主要功能

（1）路燈監控的“三遙”功能：實現自動運行和手動控制；使用控制平臺對路燈遠程遙控、自動報警、選測；

（2）報警處理功能：報警內容包括：照明電器損壞、電壓電流越限等；

（3）自動控制方案：設置單次模式、每天模式、節約模式，實現按需照明；

（4）自動校時系統：在保證集中控制器與通信服務器正常連通的情況下，系統時鐘自動與通信服務器時鐘同步，系統定時自動對終端設備進行精確校時；

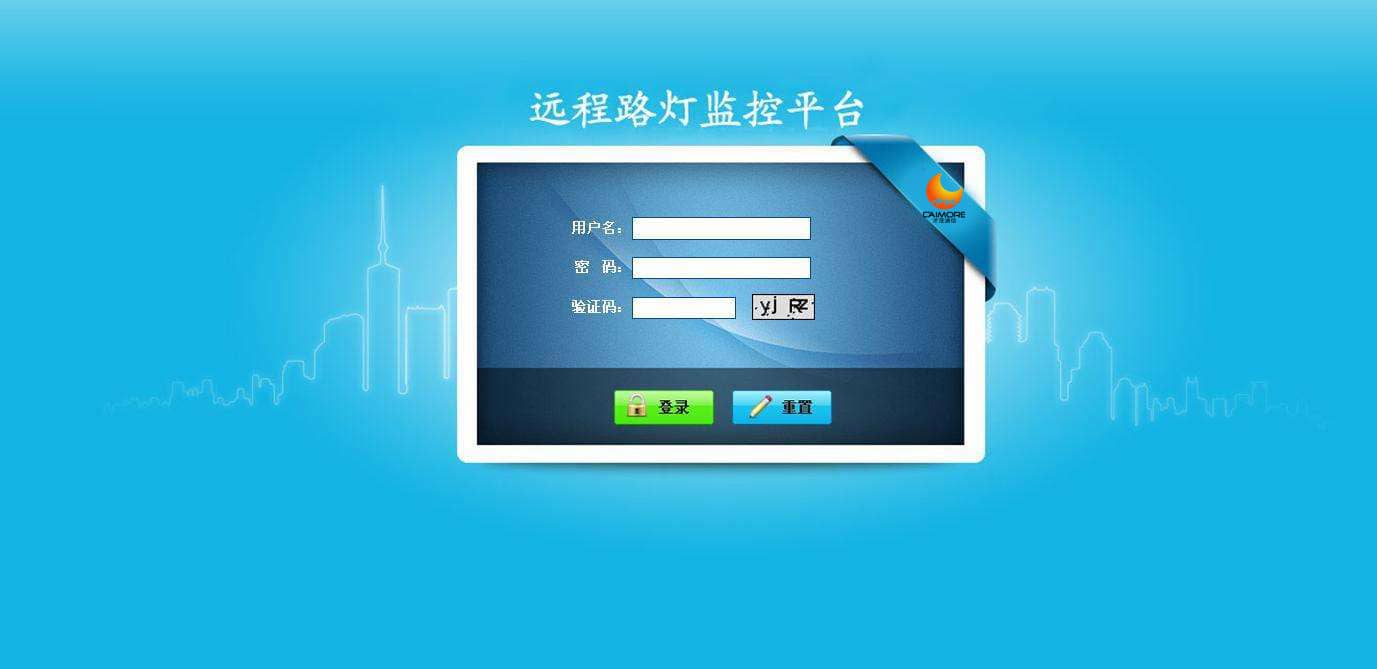

（5）遠程監控和查詢：通過互聯網，實現對系統的遠程接管和遠程實時查詢；

（6）數據采集功能：單燈或者支路電壓、電流、功率等數據參數采集；

（7）控制功能：實現分區域（組）開、關、查詢功能和單燈開、關、查詢功能；

（8）調光功能：實現配合LED載波電源，進行定時調光功能；

（9）系統具有緊急控制開關裝置、提高系統控制性能；

（10）報表功能：包含歷史數據存儲；

五、結束語

        智能化和網絡化控制路燈是未來路燈控制的發展方向和必然趨勢。4G DTU數傳模塊城市路燈無線監控管理系統系統網絡擴展靈活、現場易于安裝，操作界面友好、管理方便。本系統已用于自動化類專業的大學生實驗實訓教學，有助于學生了解無線通信、傳感技術、單片機技術及其在城市路燈控制系統中的應用，路燈控制系統的功能會越來越多，該技術的的應用前景十分廣泛和推廣價值極高。
