一、概述

隨著我國工業化進程的不斷加快，生產制造過程中不可避免地使用大量化工原材料，產生大量污染性氣體。近幾年來，我國經濟的快速發展，人民生活水平的不斷提高和汽車工業的高速發展，導致城市中汽車數量不斷增加，致使許多城市大氣中的SO2、NO2等氣體污染物急劇增加。由于大量的污染氣體擴散到空氣中，致使我國大部分省區市均出現嚴重的霧霾天氣，嚴重影響空氣質量和人民身體健康。因此，設計一種針對大氣霧霾的監測系統是具有十分重要的意義。

二、系統組成

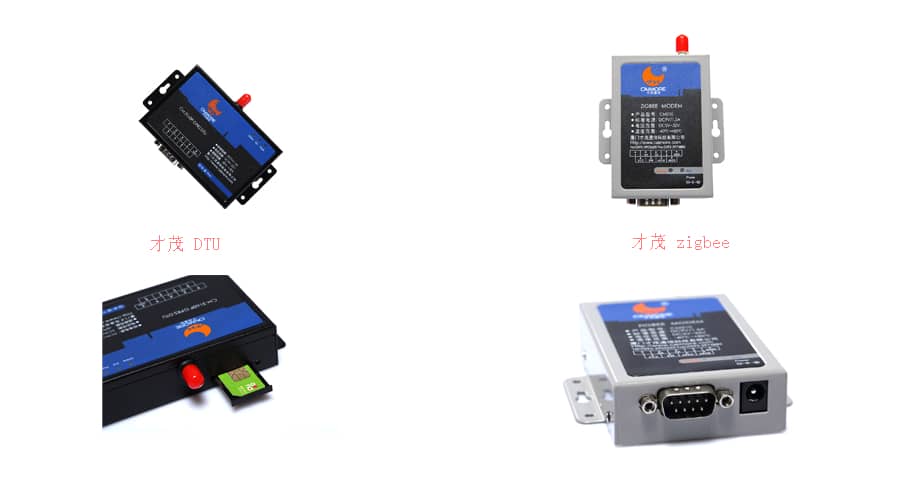

本系統由帶系統軟件的主站、才茂ZigBee+CM6560P\EP CDMA DTU 傳輸終端、采集器及霧霾測控器組成。

1、建立數據中心主站

   運行集中抄表系統的計算機（服務器或 PC 機）稱為主站，主站通過寬帶網絡與終端 DTU 相連，DTU連接zigbee。

中心提供互聯網 IP 地址及互聯網出口（端口）

 2、運轉中心條件

   首先用一臺能上網的 PC 機，條件必須能讓外網訪問的到，如運行中心軟件的 PC 機在局域網里面，則要在局域網路由器做端口映射到本機 PC ，等這些條件具備之后在本機運行一個中心 DEMO，開放一個端口，運行軟件等待 DTU 的連接，zigbee直接通過串口連接DTU。

3.進行完善的讀表操作

   使用系統軟件，遵循 DL/T645部標通訊規約，進行擴展。 讀表軟件系統數據庫為 ORACLE 數據庫，運行于 WIN98/2000/XP、NT 的操作系統，易于使用。軟件所能管理的用戶數量沒有限制。

4、 采集數據

通過無限網絡，采用輪詢方式分別采集燃?xì)獗淼恼c(diǎn)數據、零點數據、和實時數據。

5、存儲實時數據

將采集來的燃?xì)獗頂?shù)據以統一的格式進行緩存，并以以標準化的數據結構存儲于實時數據庫中，既保證數據的完整性、一致性，又能夠方便數據查詢和應用。

6、流程圖報表顯示

人機界面是組態軟件的重要組成部分。它通過各種可視化的構件方便的搭建復雜的圖形畫面，豐富的動畫連接幫你形成逼真的動畫效果。同時還可以通過組態軟件或者自己開發的軟件自帶的自由報表生成各種統計分析報表等。

7、Web瀏覽

通過Web發布，可以在網絡上授權訪問。相關用電單位都可以通過IE瀏覽器登錄系統進行數據查詢。

如果需要對系統擴展可以在建筑物內采用zigbee傳輸模式，建筑物和建筑物之間踩入GPRS/CDMA方式，做成一個廣域的無線電表采集系統。

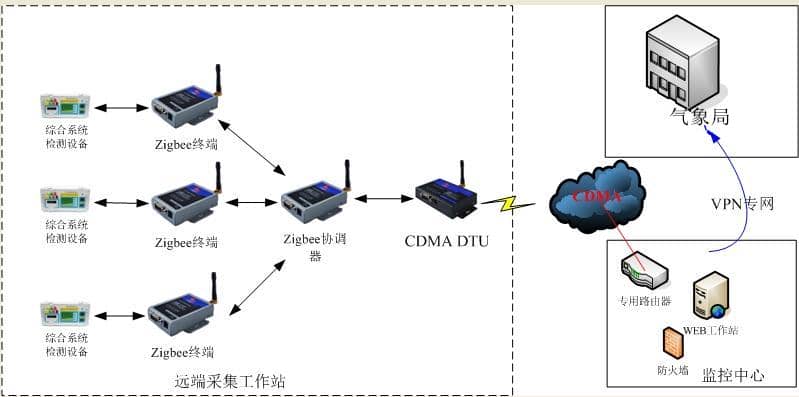

三、網絡結構

1、各個設備連接途徑

各個臺站的設備通過以太網口與CDMA DTU連接，CDMA DTU上電后按照監控中心網絡管理員的生成的vpn配置，向監控中心internet上的VPN Router發起VPN連接,當中心端路由器通過認證檢測后，會為下端的CDMA DTU分配一個私有IP地址、在vpn建立后,各個臺站監測數據自動傳輸?shù)奖O(jiān)測中心并自動生成數據文件并存入數據庫;監測中心通過遠程設置各臺站數字采集器的工作狀態和參數,監測各臺站數據的接收情況及運行情況,實現了對各臺站的統一管理;并且為霧霾監測數據資源共享搭建了平臺。

2、采取安全措施

vpn隧道及時保證數據的安全性和可靠性，監測中心的工作人員隨時對收集到的測震數據進行分析,整理等。

四、系統的功能與特點有：

(1) 安全可靠：安全性由三方面構成：第一，ORACLE 數據庫是大型的、多用戶的數據庫，它的安全性高，允許多用戶同時使用同一數據庫而不會破壞完整性，用它來做抄表系統的數據引擎可以保證數據的安全；第二，系統對用戶實現分級授權管理功能，通過檢查使用者的名字和授權密碼，賦予使用者相應的操作權，借鑒系統的密碼管理模式限制無關人員改變數據庫和硬件設置。第三，防火墻功能及完善的數據備份功能，防備系統受到人為的惡意攻擊，數據備份功能確保在硬件系統故障時，也能隨時在新的硬件設備上數據無丟失地啟動抄表系統。

(2) 完善的系統日志：系統日志記錄了進入系統，離開系統，收費，設置硬件，改變運行參數操作等及操作者，操作時間，凡是改變數據庫的操作都被記錄下來。

(3）抄表速度快：抄表快、數據準確，抄表時 PC 機只讀采集器的數據，數據傳輸采用1200波特率，傳輸速度快，并對每個數據塊都有效驗碼，保證了傳輸?shù)臏?zhǔn)確性。

(4) 自動抄表功能：按照設置的抄表開始時間和抄表間隔，到預定的抄表時刻，系統便會依次主動發起去抄采集器或水資源測控器內的數據。對于抄不上數據，系統會自動補抄或人工發命令補抄。

抄。

(5) 數據管理功能：收費管理費前，統一抄錄一次流量計費數據。
