背景概述

    海島遠程視頻監控及入侵報警系統方案針對內河島、海島、群島、無人島嶼及其周邊海域生態環境監控需求，主要使用超視距、高變倍、高清、透霧、紅外熱成像、激光夜視、紅外測距、晝夜、智能分析識別、自動跟蹤、自動報警的高空瞭望多傳感器三視窗一體化監控設備，運用云臺控制、全天候智能化熱感應柵欄成像監控、GIS地理信息系統及入侵檢測預警系統，建立海防監控、漁政管理和海洋災害天氣應急指揮為一體的視頻監控系統。實現對上所述環境等的智能監控和海陸間全天候衛星通信，實時掌握海島漁業船舶動態，在臺風災害天氣科學組織搜救，減少漁民傷亡和財產損失，提高漁船突發事件應急處置能力等，對我國近岸及其它開發活動海域的全覆蓋、高精度實時全動態監視監測。

解決方案

1、系統組成

    野生動物活動區域無線視頻監控系統由硬件系統和軟件系統組成。

    硬件系統主要由前端無線視頻監控系統和監控中心建設組成。

2、前端視頻監控系統

    前端視頻監控系統由視頻圖像采集設備、無線局域網傳輸設備、防雷和接地基礎建設等組成。

3、無線視頻傳輸示意圖

    現場每個點位傳輸距離及帶寬不同，無線傳輸設備選型也不一樣。

4、無線網絡傳輸系統

    無線傳輸系統是保證監控點與指揮監控中心正常通訊的基礎，在設計上要遵循技術先進、功能齊全、性能穩定、節約成本的原則。

    同時綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。

    本系統采用前端點對點采用無線網橋傳輸方式，利用山頂最高點及點位附近的高點作為中繼，鏈接網絡傳回市監控中心。

    另外，選擇無線設備還能確保在遠距離傳輸的同時有穩定的高帶寬可供視頻傳輸使用。

    考慮到不同無線設備用戶傳輸數據的帶寬不同，本方案中主要采用802.11an標準的系列設備，一般傳輸距離越遠無線信號空間衰減越大，即鏈路帶寬會越小，但在本系統設計應該足夠滿足數據傳輸的要求。

    由于無線信號在傳輸過程中，發送點與接受點之間不能有大物體的遮擋，這樣會導致信號無法傳輸，因此當受到遮擋時，需要在遮擋物附近放置一個無線中繼設備作為信號傳輸的中轉。

    可以遠程監視網橋傳輸速率和遠程設置參數，調節設備；便于人員維護。

5、無線網橋設計

    根據主級聯網路布局，傳輸方向、距離、帶寬。設備設計為近距離傳輸通道工業4G路由器CM520。

    監控點每個帶寬至少8兆帶寬，通過點位累加，最大位置為50兆。考慮天氣、距離因素的影響數據的帶寬限制，

    有效帶寬的保證可選擇高傳輸速率的無線網橋和高增益定向天線。同時考慮設備統一性和后期的擴容。

6、無線傳輸部分——無線視頻監控終端

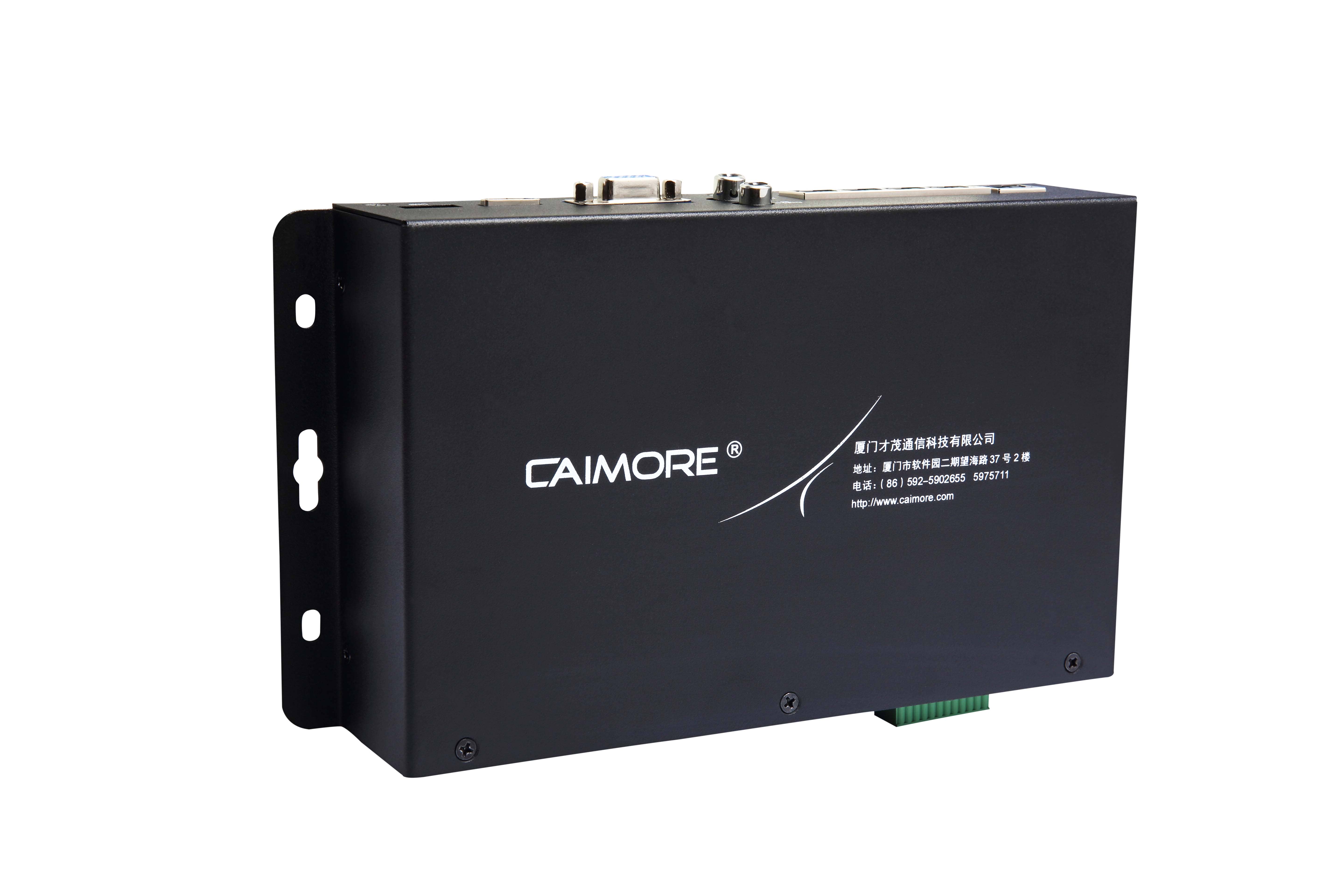

高清級無線視頻終端—CM530-81

產品外觀：

系統特點

    海島遠程視頻監控及入侵報警系統方案針對內河島、海島、群島、無人島嶼及其周邊海域生態環境監控需求，主要使用超視距、高變倍、高清、透霧、紅外熱成像、激光夜視、紅外測距、晝夜、智能分析識別、自動跟蹤、自動報警的高空瞭望多傳感器三視窗一體化監控設備，運用云臺控制、全天候智能化熱感應柵欄成像監控、GIS地理信息系統及入侵檢測預警系統，建立海防監控、漁政管理和海洋災害天氣應急指揮為一體的視頻監控系統。實現對上所述環境等的智能監控和海陸間全天候衛星通信，實時掌握海島漁業船舶動態，在臺風災害天氣科學組織搜救，減少漁民傷亡和財產損失，提高漁船突發事件應急處置能力等，對我國近岸及其它開發活動海域的全覆蓋、高精度實時全動態監視監測。
