第一部分 概述

        近年來，電力系統已發生多起因設備過熱而發生火災和大面積停電事故。據統計分析，我國每年發生的電力事故，有40％是由高壓電氣設備過熱所致；而在采用高壓開關柜和電力電纜的供電系統中，有70％以上的電纜運行故障是因為連接部位接觸電阻變大、過負荷等引起接頭溫度過高所致。因此，對高壓開關柜連接點的溫度變化進行實時監測及預警是非常必要的。
     目前電廠高壓開關柜觸頭溫度監測有多種方式。近年來出現了采用無線電傳輸方式進行溫度采集的監測系統，滿足了非接觸檢測的要求，檢測系統中的通信控制器不僅能發送接收數據，而且具有了數據存儲、液晶顯示、報警等功能。
第二部分  與傳統方式對比
       無線測溫系統與其它測溫方式的對比優勢
（1）普通測溫
常規的熱電偶、熱電阻、半導體溫度傳感器等測溫方式，需要金屬導線傳輸信號，絕緣性能不能保證。
無線測溫具有優異的絕緣性能，能夠隔離開關柜的高壓，因此能夠直接安裝到開關柜內的高壓觸點上，準確測量高壓觸點的運行溫度。
（2）紅外測溫
紅外成像儀無法透過柜門測量內部設備，開關柜運行時必須關閉柜門，導致紅外方式無法測量。
無線測溫系統溫度傳感器直接安裝到帶點物體的表面，可在封閉的柜體內直接測量設備溫度后，以無線網絡方式傳出。
（3）光纖測溫
   光纖式溫度測溫儀采用光纖傳遞信號，其溫度傳感器安裝在帶電物體的表面，測溫儀與溫度傳感器間用光纖連接。光纖具有易折、易斷、不耐高溫。積累灰塵后易使絕緣性能降低，且在柜內布線難度較大，造價高。

  無線測溫系統沒有復雜的引線，完全絕緣，造價低廉。

第三部分 系統設計
       測溫系統由無線測溫終端、無線測溫集中器、才茂無線2G/3G/4G 路由器傳輸模塊和上層溫度監測管理中心構成。無線測溫終端負責對高壓開關柜內的溫度進行采集，并負責對數據的接收、處理，并通過RS485總線將數據傳輸給監控計算機。監控計算機軟件采用C#編程，實現監測數據的顯示和數據庫的訪問，以便集中管理和最優控制。同時將監控計算機所采集到的溫度數據利用才茂無線2G/3G/4G 路由器遠程傳輸?shù)缴蠈訙囟缺O(jiān)測管理中心，并在溫度監測管理中心計算機中進行顯示、存儲、分析與報警。
有如下應用方案：

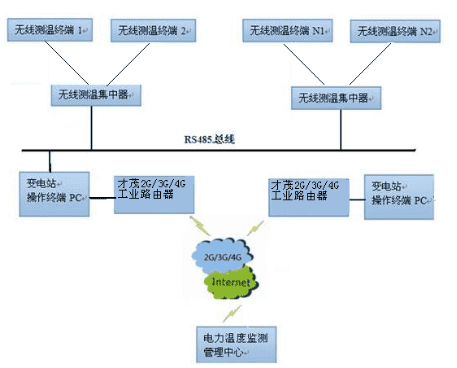

工作原理圖：

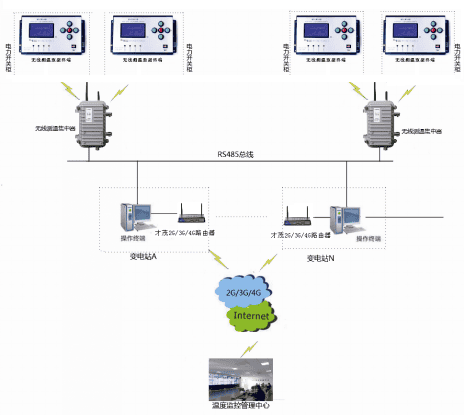

方案拓?fù)鋱D：

第四部分 核心產品

      才茂3G/4G工業級無線路由器，通過3G/4G網絡，將遍布各地的自助服務終端實現安全、穩定、可靠組網，組網規模大、部署距離不受限制、建設工期短，預算初投資小，為跨區域大數據管理提供技術保障。

產品主要功能：
1、  內置3G/4G模塊,雙模同時在線,自由切換
2、  雙模鏈路備份,支持3G/4G和有線備份
3、  支持VPDN、APN,支持IPSec(支持CA數字證書)、GRE、IPIP、PPTP、L2TP和DHCP Server
4、  支持WEB、CLI、SSH、平臺多種參數管理方式,本地、遠程、平臺固件和補丁升級
5、支持WEB 配置保存和恢復，實現參數的備份和批量設備的快速配置
6、智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)埽_保設備永遠在線
7、支持TFTP 軟件遠程升級
8、支持DHCP/DHCPD 功能
產品特色特性：
1、工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
2、電磁防護：以太網接口內置1.5KV 電磁隔離防護
3、  使用方便簡單,上電自動拔號,故障率低
4、  采用軟硬雙看門狗設計,永遠在線模式,確保24小時在線運行、自動維護
5、串口ESD 保護：串口RS232 內置15KV ESD 保護。
5、  支持Ｍ２Ｍ云平臺設備在線狀態管理功能,維護簡單、成本小
6、  EMC電磁兼容3、4級,適用于對穩定性要求高、干擾較大的環境

第五部分 結束語
      現代工業中，工作溫度的升降反映了設備運行狀態和許多物理特征的變化，工業設備異常或故障常表現出溫度的異常變化。因此工業設備運行溫度監測是設備安全監控最為有效、最為經濟的手段，對設備的安全運行具有重大的意義。隨著無線測溫系統的發展和應用，基于2G/3G/4G網絡的無線測溫系統是目前世界上最先進、最有效的溫度在線監測系統，特別是在電力系統、石油化工、交通運輸、工業消防等領域得到廣泛的使用。
