背景介紹：

     綠色出行，低碳環保，節能減排從日常生活垃圾的回收利用開始。隨著 “十二五”節能減排全民行動的推進，節能減排、低碳出行的觀念已逐漸深入各社區、街道、學校和家庭。大家開始視綠色低碳生活為一種時尚的生活方式。智能飲品包裝回收機的出現給人們的環保低碳生活方式帶來驚喜。據統計，大城市一天扔掉的飲品包裝就有幾百噸，如不及時回收，將影響城市的清潔和造成環境污染。回收這些丟棄的包裝，不但保護了環境，減少了污染，還將獲得再生資源，能夠節省能源和減少排放。這種智能飲品包裝自助回收機可以投放在城市中心地區、居民社區、地鐵或者繁華商業街區等公共場所，幫助居民自動回收可利用垃圾。它的出現受到了廣泛的歡迎，但同時也面臨維護難、不能抵抗外界的惡劣環境、易損壞等嚴峻挑戰。下面我們就詳細介紹下基于工控機架構的新一代飲品包裝自助回收機。

系統功能要求：

      1.能在惡劣環境下穩定運行，抵抗風吹日曬，維護簡單

      2.支持條形碼識別、圖像識別功能

      3.支持4G無線網絡

      4.支持遠程監控

      5.支持語音提示、條形碼打印、吐幣、磁卡支付等先進功能

系統原理與解決方案：

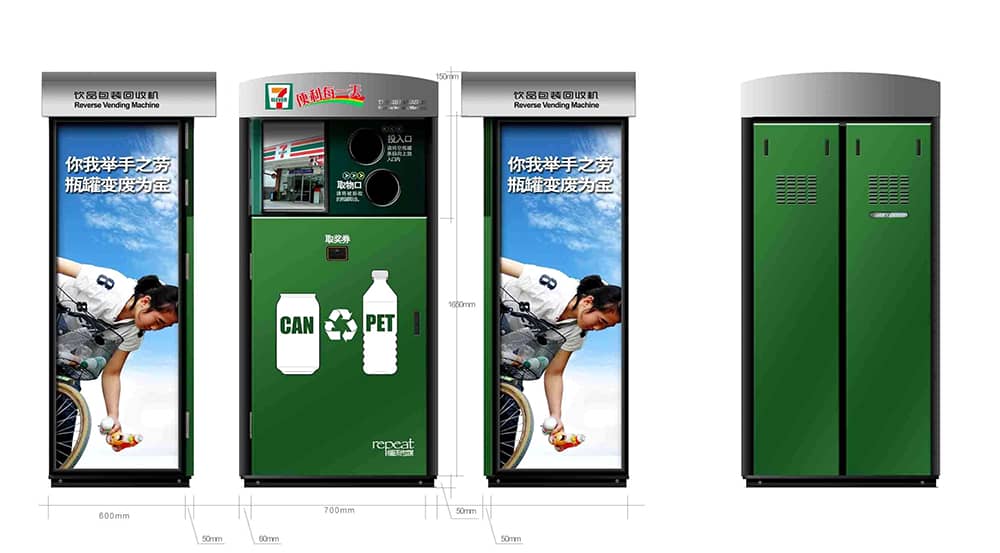

      工控機打造的新一代智能飲品包裝自助回收機具有識別速度快，識別準確率高，圖像識別技術可防止作弊等諸多優點。機器由機箱、物體識別裝置、壓縮裝置、有償回報系統、信息演示裝置等組成，不僅能夠自動識別各種飲料罐，而且可以根據不同的需要，實現條形碼打印、吐幣、磁卡支付等方式的有償回收功能，能夠實現在無人的條件下自動運營。也可以根據需求，利用千兆網或者3G網絡，實現遠程監視控制的功能。才茂工控工業級硬件架構和控制系統使該產品能夠經受嚴苛的環境測試，無論是高溫、暴雨，還是低溫，都表現穩定，完全達到了戶外的使用要求。這種自助回收機右側控制面板上還設有幫助按鈕，居民可按照語音提示進行回收操作；控制面板下方設有三個功能不同的接口，分別為投物口、取幣口和退物口。居民將塑料飲料瓶和鋁制的易拉罐上的條形碼向上投入回收機中，機器會自動對條形碼進行掃描識別，就好像在超市里付款時一樣，紅光一閃，識別合格后會跳出硬幣或者兌換券，作為對居民回收飲料瓶行為的獎勵。 如果沒有條形碼或條形碼缺損、貼歪的，瓶子會自動從退物口退出來。

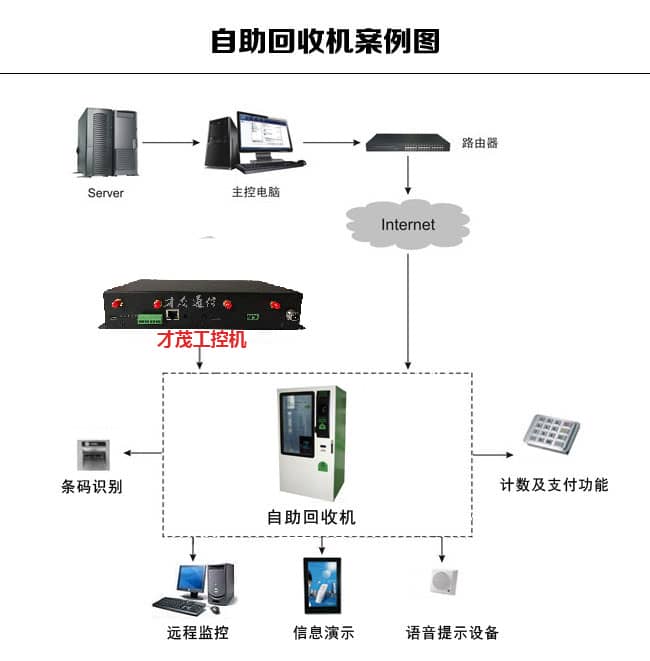

系統原理圖：

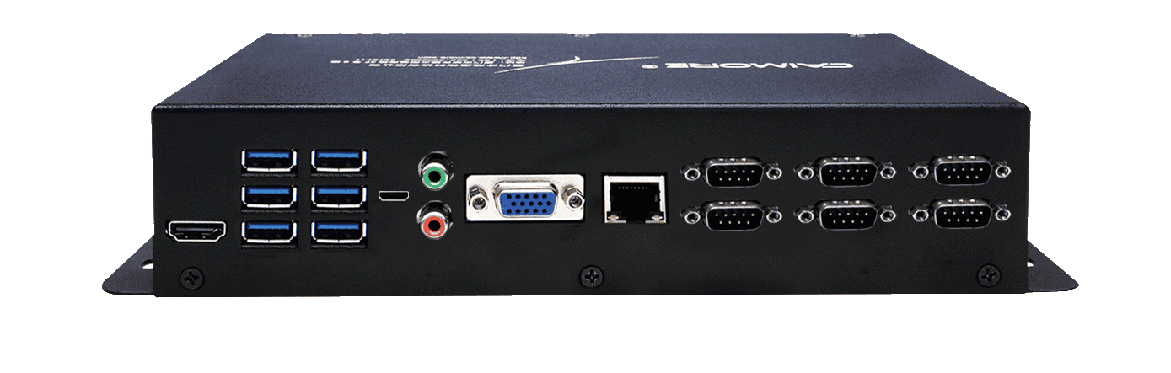

工控機個硬件平臺 （ARM架構計算機）：

      ARM架構|嵌入式準系統|1080P編解碼

      基于Freescale ARM架構的低功耗嵌入式準系統

      ◆ 采用Freescale Cortex?-A9 i.MX 6系列高性能低功耗處理器（可選單核、雙核、四核）

      ◆ 集成的3D圖形單元和1080p編碼/解碼視頻引擎

      ◆ 板載1GB DDR3 高速內存，板載4GB iNAND flash海量存儲

      ◆ 面板擁有多達4個串口，專為多串口應用方案而設計

      ◆ 提供HDMI、VGA兩種顯示輸出端口，支持獨立雙顯

      ◆ 提供板載WiFi（可選）、千兆以太網以及3G（可選），使主板擁有靈活的網絡應用環境

      ◆ 采用開放式Android/LINUX 智能操作系統，更穩定、更易維護

硬件平臺幫助實現以下功能：

      1、工業級的可靠性、堅固耐用、能抵抗外界風吹日曬的惡劣環境，24x7不間斷工作

      2、多串口可接多種外接設備， 如：讀卡器 打印機 條碼掃描 LPC控制單元

      3、支持語音提示，信息演示，圖像識別、計數及支付等先進功能

      4、千兆以太網可支持網絡通信，可擴展支持4G無線接入

      5、遠程管理和控制

系統應用評價：

     以才茂工控ARM架構準系統為核心組成的自助回收機系統，實現了系統的智能化和安全管理的要求。工業級的設計保證了系統不間斷運行的可靠性，遠程管控縮減了人工維護成本。工控提供的嵌入式方案具有良好的性能和兼容性，滿足了客戶系統要求的可靠性高、易用性、擴展性強等特點，幫助系統集成商方便、快捷的組建自己的應用系統。如今，該ARM架構的嵌入式準系統已被廣泛應用到數字控制、數字標牌、汽車、交互式客戶端、媒體播放、廣告、LCD大屏、交通控制、信息系統、金融設備等眾多領域。
