▋客戶需求

電力配電網絡越來越要求智能化，并具備完善的能源統計和設備狀態的檢測等功 能。以下為典型的變電站（所）要求：

     ◆對高、低壓各回路的電壓、電流、功率因素等參數可計量、可打?。?/p>

     ◆變壓器溫度監測可報警；

     ◆備用發電機全電量的測量及轉速、油溫、油量等發電機狀況監測；

     ◆對低壓各回路（包括機房設備、辦公插座、照明等）的斷路器進行遙控，對各動力設備進行聯動控制；

     ◆采集斷路器開關量、繼電保護跳閘信號、異常報警信號和非電量等遙信量信號；

     ◆事故記錄與分析管理：諧波分析、故障錄波及事故追憶功能；

     ◆設備檢修維護：設備的開合次數統計及損耗狀態監視，制訂檢修維護計劃；

▋解決方案介紹及優勢

方案簡述

我公司長期研發智能電力儀表和后臺軟件系統，在智能電力監控方面積累了大量的案例和經驗。能提供端到端的系統解決方案和定制方案，尤其可以提供大型物聯平臺實現數萬個站點的數據、圖像的實時監控。

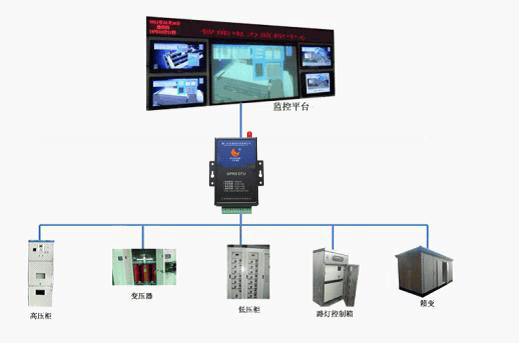

系統業務圖如下：

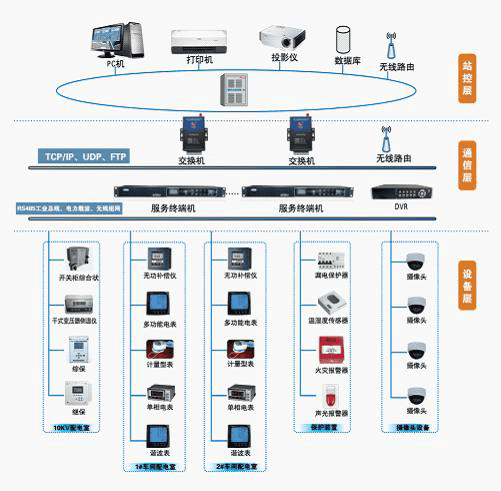

系統架構：

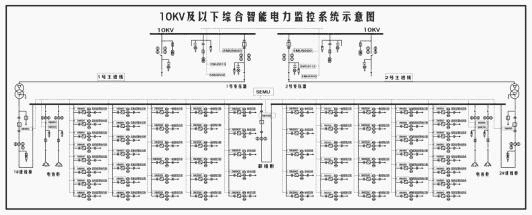

典型配置圖

系統優勢：

• 精確測量

全面監控電力系統高、低壓電力參數，優于0.5%的測量精度，1.0級的電能精度。

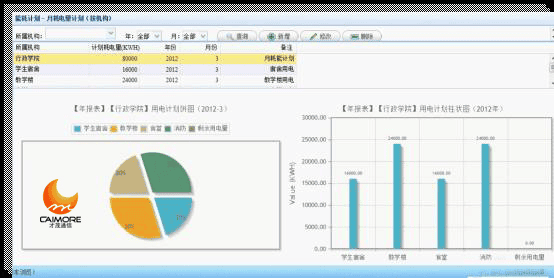

• 電能管理

諧波分析、SOE事件記錄、遠程分合閘

• WEB架構

全B/S架構，在任何地點、任何授權的用戶均可打開瀏覽器查詢需要的數據，不再局限于監控值班室。

• 統一平臺

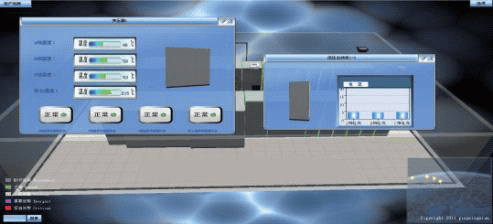

電力和自動化的數據流、現場圖像數據流、人員管理的門禁數據流統一為一個平臺真三維，全實景建立配電房三維仿真模型，實現三維可視化管理，實現場景的旋轉、放大、縮小等。在三維視圖中實現各種管理操作。結構簡單、安裝便捷，具備各種快速安裝方式、適應新裝和改造。

相關產品：

• 智能電力儀表系列



• 智能電力監控系統

適用于用戶變電所高、低壓設備的全范圍、大面積的監控。真實反應設備狀態，確保用戶供電系統正常，及時預警故障。

• 數字能源系統

以智能電力監控為基礎，融合若干專家分析系統，提出能源優化和節能減排的管理/技術節電方案。

數字能源系統讓每天、每月、每年的電費更少一點！

• 物聯網平臺

適用于成千上萬個用戶側電力設備的聯網，降低用戶側配電事故。全面提升成套和安裝 企業的效益和形象。

▋產品簡介

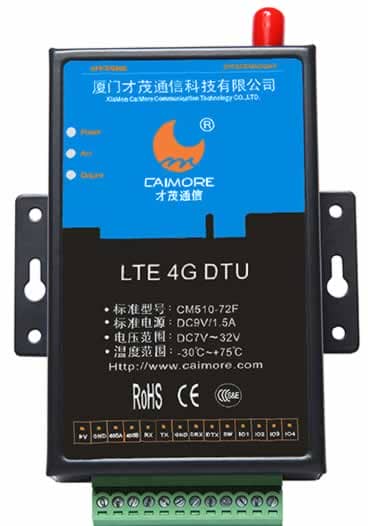

• 廈門才茂CM510-72F DTU是一款工業級無線數據傳輸設備，支持移動、聯通、電信運營商的無線網絡，支持7模全網通網絡：GPRS/CDMA/WCDMA/

• TD-SCDMA/EDGE/FDD-LTE/TDD-LTE；設備為用戶提供TCP/UDP透明無線遠距離數據傳輸功能。

• 設備支持串口RS232接口、RS485接口，設備可以直連客戶的上述接口設備，把客戶的PLC設備、工控設備的數據透明傳輸到客戶的數據中心，實現對客戶端設備的數據采集、數據傳輸、設備控制等功能。

• 該產品采用ARM7工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺，超大內存；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的透明數據傳輸功能。

• 該產品擁有ARM7工業級處理器和智能三級保護，不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。

• 該產品取得摩爾實驗室出具的“環境可靠性測試報告”，測試項目包含：高溫80℃/濕度85%、低溫-30℃等測試。其中高溫、低溫測試分別在該環境下連續收發數據4小時。

• 該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。
